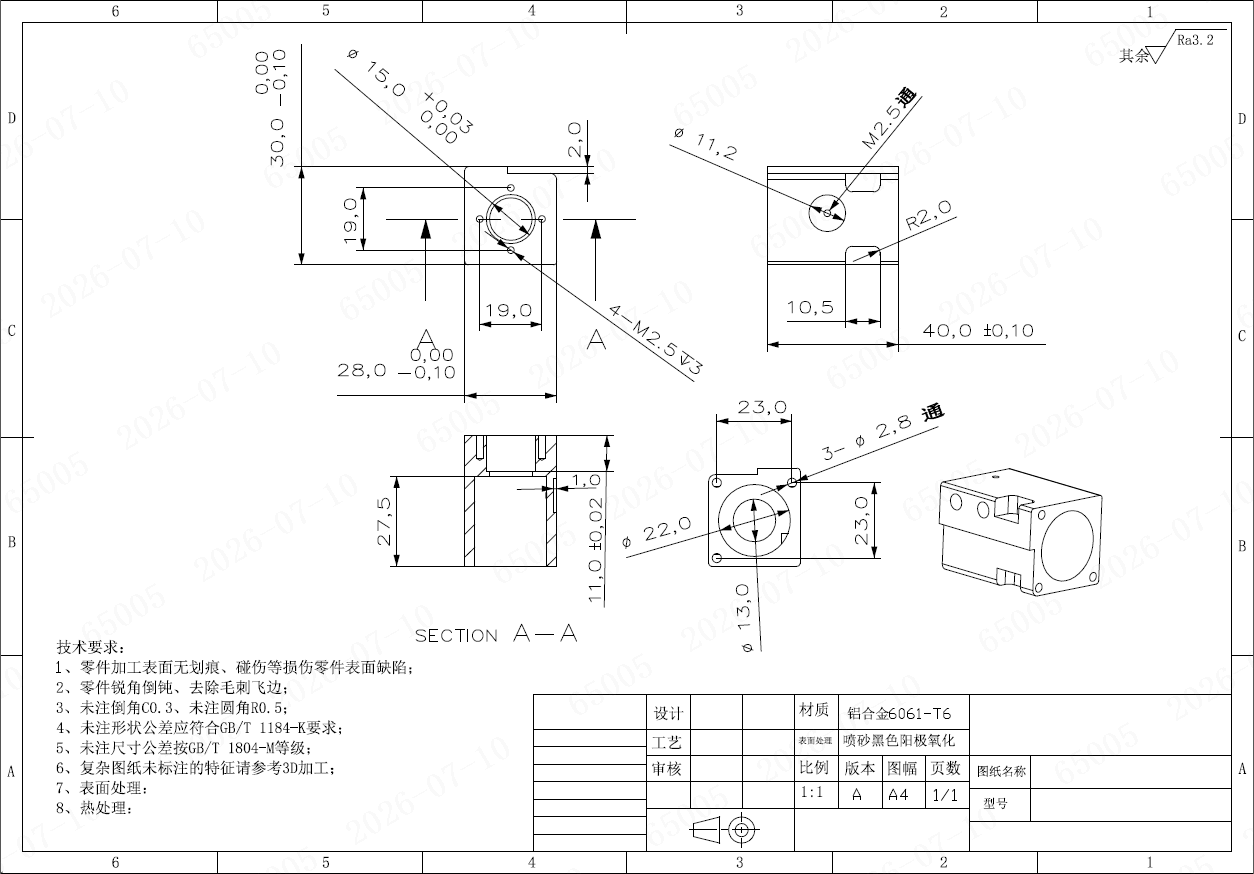

| 一、零件信息 | |||
 |
|||
| 材质 | 铝合金6061-T6 | 零件尺寸 | 40 * 30 * 28 |
| 核心特征 | 长宽高、精孔、螺纹孔 | 表面粗糙度 | Ra3.2 |
| 表面处理 | 喷砂黑色阳极氧化 | 数量 | 1件 |
| 工艺路线 | 准备材料 → 柔性线 CNC 正面加工 → 柔性线 CNC 侧面加工 → CNC 反面加工 → 后处理→ 表面阳极处理 | ||
| 二、工艺分析 | ||
| 1、准备材料 | ||
| 加工项目 |
铝合金6061-T6 50*35*35 |
 |
| 介绍 |
预留加工余量：长留10mm余量、宽留5mm余量、高度7mm余量，是为了装夹方便，抵消切削误差，方便后续氧化层去除，避免加工到成品尺寸时余量不足导致报废。规整方坯适配柔性线自动化上料。 |
|
| 2、柔性线-CNC正面 | ||
| 加工项目 | 正面全加工 |  |
| 介绍 | 铣削顶面、外形、通孔、精孔、螺纹底孔。 | |
| 3、柔性线-CNC侧面 | ||
| 加工项目 | 侧面全加工 |  |
| 介绍 | 四个侧面特征盲孔、螺纹底孔、开口U槽、台阶一次性加工到位；依托柔性线自动流转，减少多次拆装的找正时间，规避反复装夹带来的尺寸偏差。 | |
| 4、CNC反面 | ||
| 加工项目 | 反面全加工 |  |
| 介绍 | 铣削总厚度至成品尺寸、通孔、盲孔加工到位。 | |
| 5、后处理 | ||
| 加工项目 | 攻牙+去毛刺+清洗 |  |
| 介绍 | 所有螺纹孔攻丝成型；清除孔口加工、棱边加工所产生的毛刺，清洗切削油污，避免毛刺划伤装配面、影响阳极附着力，是表面处理的前置必备工序。 | |
| 6、表面处理 | ||
| 加工项目 | 喷砂黑色阳极氧化 |  |
| 介绍 | 按照图纸工艺要求，喷砂黑色阳极氧化处理，保证外观与防腐性能达标。 | |
|
三、成本结构 |
|||
|
成本项 |
金额（元/件） |
构成明细 |
成本差异原因 |
|
原材料费 |
7 |
体积*密度*原材料单价（元/kg） |
原材料价格受铝锭行情浮动影响，报价随原材料市价动态调整。 |
|
CNC加工费 |
110 |
工程时间（工艺/编程费用+准备工时费用）+加工时间（孔加工、铣加工） |
1、加工工时为本项成本核心，单价受设备配置、地域、订单批量、图纸精度要求浮动； 2、零件为规则多面体，适配自动化柔性生产线，通用平口钳装夹、无需定制专用工装，程序标准化大幅缩减换型调机、人工反复找正的工时，加工效率和成本优于单机零散加工。 |
|
后处理费 |
6 |
攻牙+去毛刺人工+清洗耗材 |
1、工序为装配与表面处理必备项，不可盲目省工缩减； 2、零件数量批量提升后，人工成本被摊薄，单件后处理费用同步下降。 |
|
表面处理费 |
1 |
氧化耗材 + 挂具费 |
订单批量提升后，单件成本可下降。 |
|
合计成本 |
原材料费7元 + CNC加工费110元 + 后处理费6元 + 表面处理费1元 = 124元 |
||
|
四、数量折扣 |
||||
|
数量 |
1件 |
5件 |
20件 |
51件 |
|
成本 |
124元 |
78.12元 |
39.68元 |
33.48元 |
|
折扣 |
0 |
37% |
68% |
73% |
