一、产品图

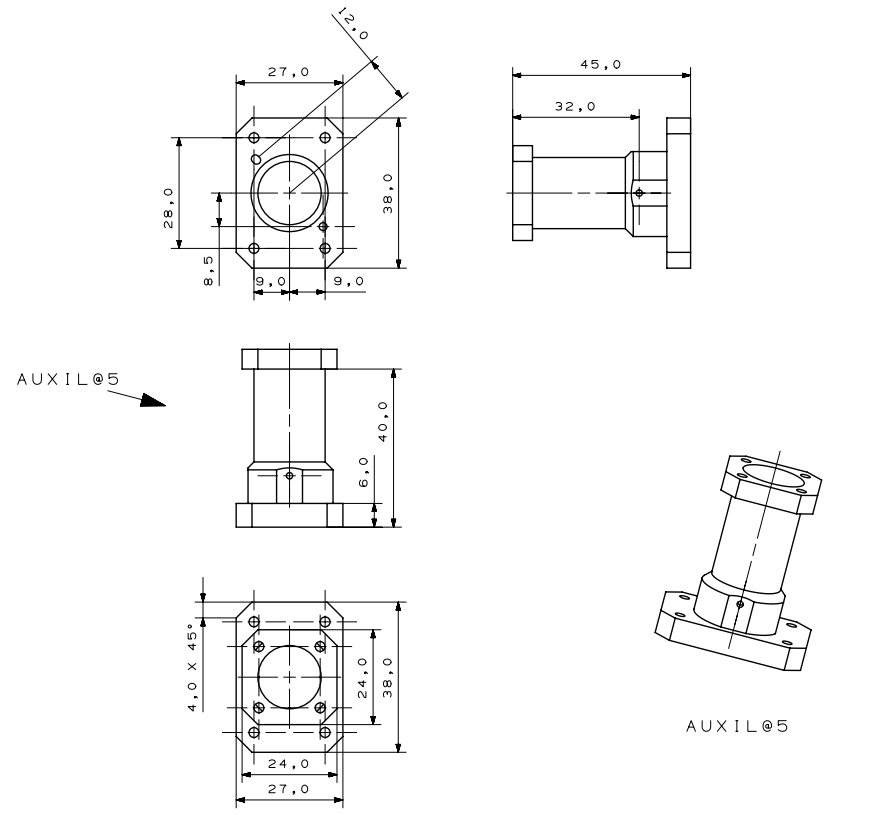

1、二维图

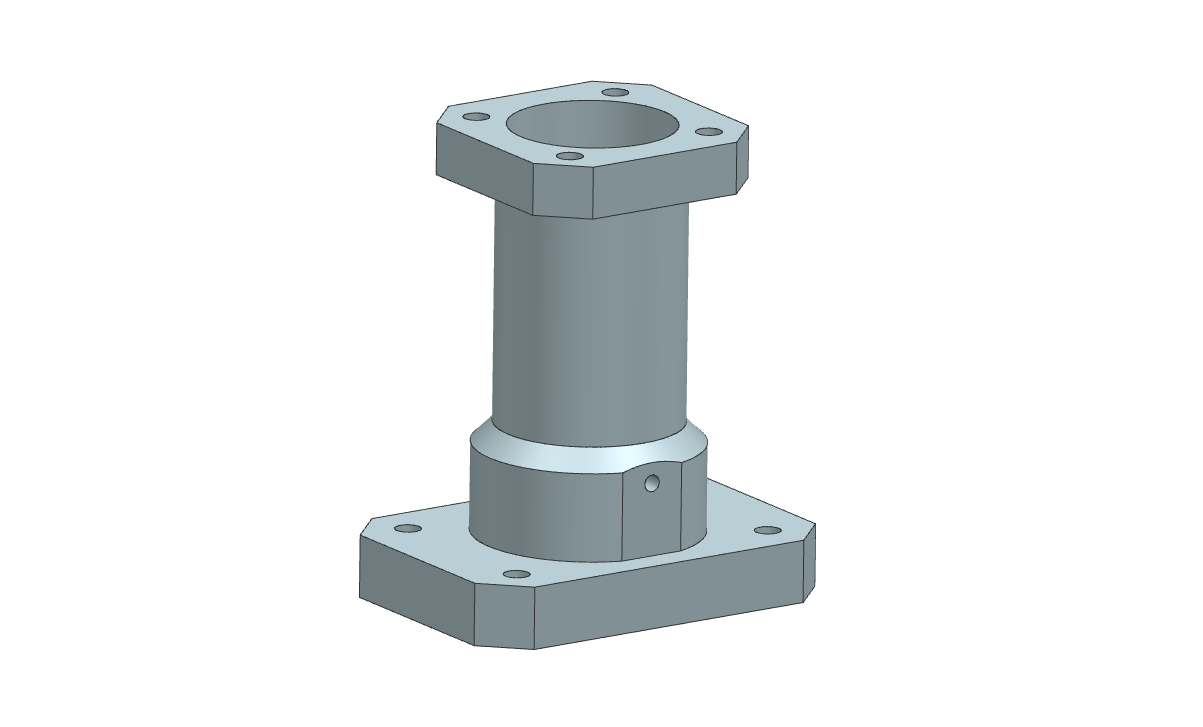

2、三维图
二、报价分析
1、情景1
1）加工参数：
| 材质 | 表面处理 | 数量 | 参考价格/未税 | 参考价格/含税 |
| 钢-45# | 镀铬 | 5 | 45.1 | 50.963 |
2）价格组成：
| 材料价格 | 表处价格 | NC价格 | 普铣价格 | 车床价格 | 钳工 | 包装 |
| 3.1 | 3 | 12 | 9 | 11 | 6 | 1 |
2、情景2
1）加工参数：
| 材质 | 表面处理 | 数量 | 参考价格/未税 | 参考价格/含税 |
| 钢-45# | 镀铬 | 10 | 40.1 | 45.313 |
2）价格组成：
| 材料价格 | 表处价格 | NC价格 | 普铣价格 | 车床价格 | 钳工 | 包装 |
| 3.1 | 3 | 10 | 8 | 10 | 5 | 1 |
三、工艺分析
| 序号 | 作业名称 | 加工项目 |
| 1 | 下料 | D45*290 |
| 2 | 数控车正面 | 外形、台阶、内孔、槽、尺寸到位 |
| 3 | 数控车反面 | 平端面、长度留0.2、反面倒角 |
| 4 | CNC | 大底面四方、孔、精孔、精U槽、燕尾刀底面倒角、尺寸到位、做仿形圆夹具 |
| 5 | CNC-反面 | 小端面四方、孔、倒角、燕尾刀底面倒角、尺寸到位 |
| 6 | 普铣 | 侧边扁位、侧孔 |
| 7 | 攻牙 | 攻牙 |
| 8 | 磨床 | 定长 |
| 9 | 修毛刺 | 去毛刺 |
| 10 | 表面处理 | 镀铬 |
