在非标零部件机加工行业,2D 工程图纸是设计、编程、加工、质检所有岗位的通用 “技术语言”。对于新手和入门工程师而言,看不懂尺寸标注符号、混淆标注规则,极易造成零件尺寸超差、装配失效、批量报废等问题。本文将讲解零件几何尺寸相关标注符号与规则,让用户零基础也能快速掌握非标零件图纸核心识图技能。
一、尺寸标注符号的核心作用
非标零件品类繁杂,涵盖轴类、板材、法兰、治具、异形结构等,无法全部用文字描述尺寸。国标统一的尺寸标注符号,核心目的就是无歧义、标准化、通用化。
一个标准符号即可精准定义零件的长短、粗细、弧度、孔深、结构数量、分布规律,让加工师傅无需额外解读,直接按照图纸尺寸落地生产,从源头降低非标零件加工误差与报废率。

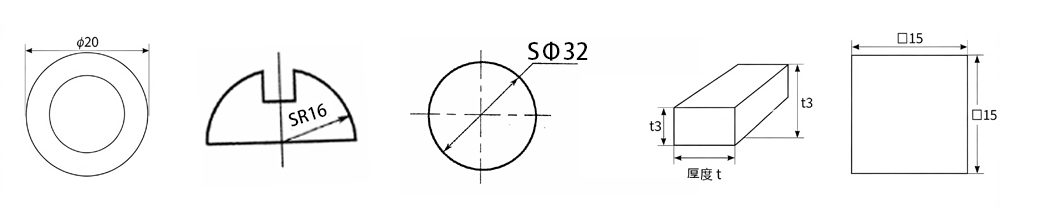

二、基础轮廓尺寸符号(图纸最高频、必学核心)
此类符号用于定义零件最基础的外形结构,覆盖 90% 以上的常规非标零件,是识图的基础。
|
名称 |
符号 |
用途描述 |
||
|
直径 |
φ | 专门用于标注完整圆形结构,包括圆柱外圆、圆孔内孔等闭合圆形轮廓,是数控车、钻孔加工最常用的符号。例如φ20,代表零件圆形结构直径为20mm。 | ||
|
半径 |
R | 适用于不完整的圆弧、零件边角圆角、异形曲面圆弧等结构。例如R5,代表圆弧半径为5mm。 | ||
|
球直径、球半径 |
Sφ、SR | 专属球面结构尺寸标注,常用于非标设备的球形顶针、球形滚轮、球面定位头等零件。Sφ10代表球体直径10mm,SR8代表球面圆弧半径8mm。添加前缀S可精准区分普通圆柱、圆弧结构,避免尺寸解读偏差。 | ||
|
厚度 |
t | 板材、薄板类非标件专用尺寸符号,多用于铝板、钢板、钣金基板等结构。例如t3,代表板材厚度为3mm | ||
|
正方形 |
□ | 用于标注正方形截面结构,如方轴、方形定位块、方形限位柱等。例如□15,代表正方形结构边长为15mm,可有效区分矩形异形尺寸,避免加工出错。 | ||
![]() |
||||

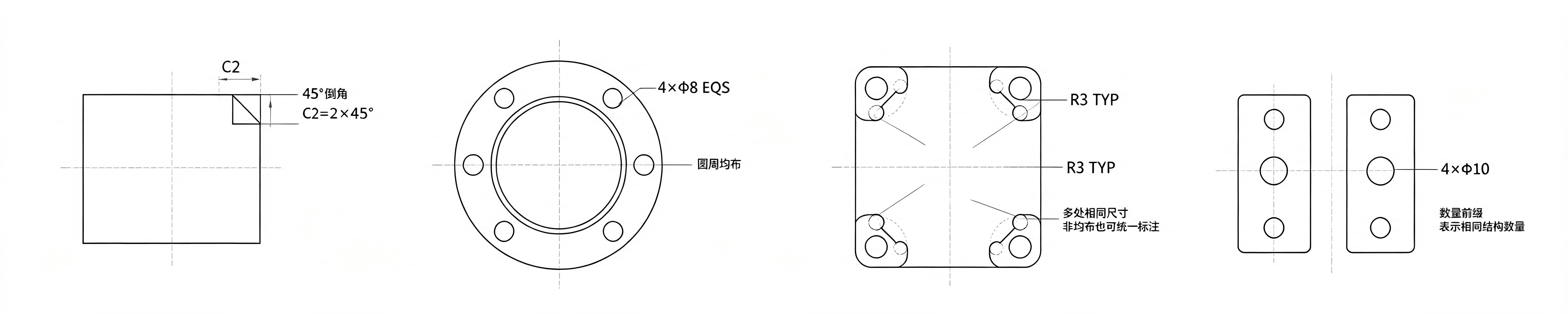

三、边角与简化结构尺寸标注符号
主要用于零件边角处理、重复结构、均匀分布结构的尺寸简化标注,让图纸简洁清晰,同时保证尺寸参数完整。
|
名称 |
符号 |
用途描述 |
|
45°倒角 |
C |
行业通用简化标注,仅适用于45°倒角工艺。C2代表零件倒角直角边长度为2mm,即2x45°倒角,是机加工去毛刺、边角防护的常规标注。 重要禁忌:非45°倒角禁止使用C符号,必须完整标注尺寸与角度 |
|
均布 |
EQS |
全称为等距分布,用于零件圆周、规整排布的相同孔、槽、凸台结构。示例:4 x φ8EQS,代表4个直径8mm的孔沿圆周均匀分布,无需重复标注每个孔的位置尺寸,简化图纸且保证分布尺寸精准。 |
|
相同通用结构 |
TYP |
用于图纸多处相同尺寸的非均匀分布结构,和EQS形成互补。例如R3TYP,代表图纸中所有同类圆角尺寸均为R3,无需逐一标注,大幅精简图纸尺寸标注。 |
|
数量前缀 |
n × |
图纸最基础的尺寸标注前缀,用于定义相同几何结构的数量。例如4 x φ10个直径10mm的孔,2 x R5代表2处R5圆角,是新手必须掌握的基础标注格式。 |
|
|
||

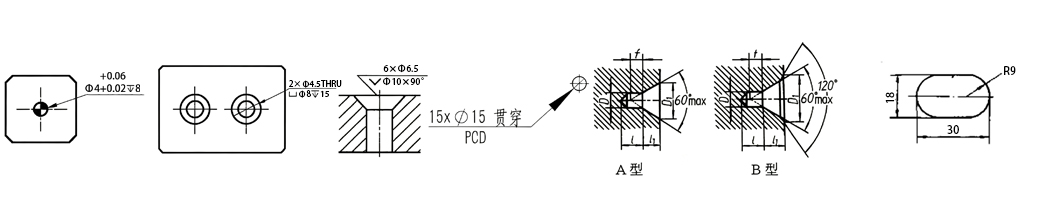

四、孔系专属尺寸标注符号
针对各类通孔、盲孔、阵列孔、螺纹孔的专属尺寸标注,精准定义孔的深度、规格、位置尺寸,是板类非标零件的识图重点。
|
名称 |
符号 |
用途描述 |
|
深度 |
↓ |
专门用于标注盲孔、沉槽、凹槽的有效加工深度。示例:φ10↓15,代表直径10mm,有效钻孔深度 15mm。 |
|
沉孔/锪平孔 |
⌴ |
用于螺栓贴合平面锪平加工,加工出平面台阶,保证螺栓头部贴合工件表面。 |
|
埋头孔 |
∨ |
用来加工锥形斜面,用于容纳沉头螺栓,和沉孔符号不能混用,二者加工刀具、成型尺寸不一样。 |
|
节圆直径 |
PCD |
用于圆周阵列孔的位置尺寸定义,常与 EQS 搭配使用。示例:4 x φ10 PCD φ60,代表 4 个 φ10 的安装孔,中心全部分布在直径 60mm 的圆周上,精准定义孔的阵列位置尺寸。 |
|
中心孔符号 |
A、B |
多用于长轴类、磨削加工轴类零件,分为 A 型、B 型等规格,标注格式如 A2/5,用于定义轴端面定位中心孔的标准尺寸,是轴类装夹加工的尺寸基准。 |
|
腰形孔(长圆孔) |
/ |
腰形孔是两端半圆加中间直边的复合几何特征,国标没有给它分配专属符号,依靠视图轮廓表达外形,复用 φ、R、n x 这些已有符号加数字尺寸完成标注。 |
![]() |
||

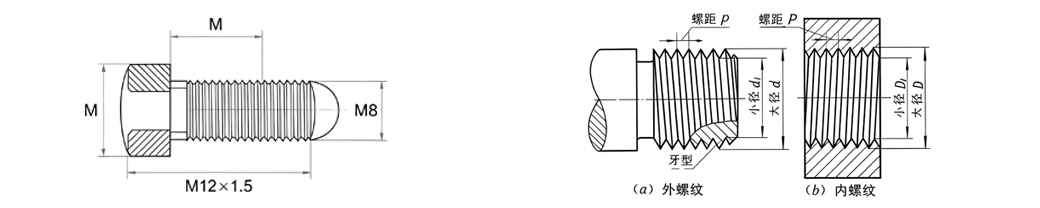

五、螺纹孔专属尺寸标注符号
螺纹是非标设备装配的核心结构,专属尺寸符号直接定义螺纹规格,决定螺丝适配性。
|
名称 |
符号 |
用途描述 |
|
公制螺纹代号 |
M |
公制普通螺纹通用符号,M8、M12为常规粗牙螺纹,无需标注螺距;细牙螺纹必须标注完整规格,如M12 x 1.5,精准定义螺纹公称直径与螺距尺寸。 |
|
螺距 |
P |
专用于细牙螺纹尺寸标注,格式M12 x P1.5,代表螺纹螺距为 1.5mm,是区分粗细牙螺纹、保证攻丝尺寸合格的关键。 |
|
|
||

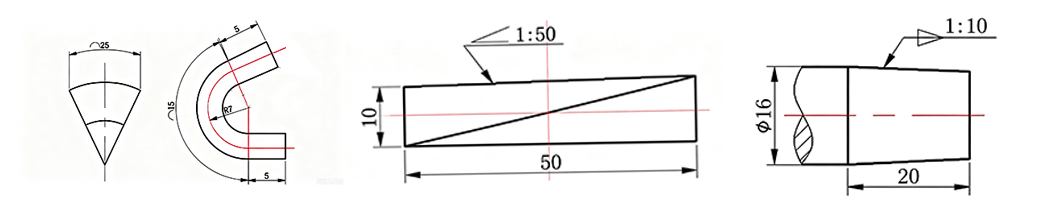

六、异形结构尺寸标注符号
适用于斜面、锥体、弧形、折弯等异形非标零件,精准定义特殊结构的几何尺寸比例与长度。
|
名称 |
符号 |
用途描述 |
|
弧长 |
⌒ |
用于标注圆弧结构的实际弧面长度,区别于半径尺寸,多用于弧形导轨、钣金圆弧折弯零件,为下料、铣削提供精准长度尺寸。 |
|
斜度 |
∠ |
定义斜面结构的倾斜尺寸比例,常用∠1:20、∠1:10 等比例标注,适用于斜度治具、斜面定位零件,精准控制斜面倾斜程度。 |
|
锥度 |
◀ |
专属锥轴、锥孔结构,以两端直径差与轴向长度的比值定义尺寸,常用◀1:20 比例,是车床锥面加工、锥套配合的核心尺寸依据。 |
|
型材截面形状 |
按GB/T4656.1-2000,型材截面直接引用国标,不自定义符号。 | |
![]() |
||

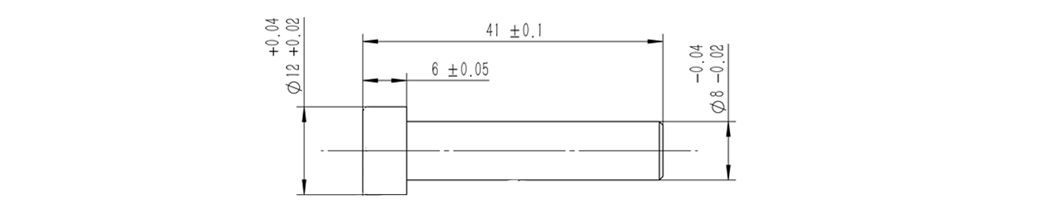

七、尺寸偏差标注符号
所有机加工尺寸都存在合理误差,此类符号用于定义零件尺寸的允许波动范围,是零件适配装配的关键尺寸依据。
|
名称 |
符号 |
用途描述 |
|
对称偏差 |
± |
示例φ20 ± 0.02,代表尺寸可在 19.98mm~20.02mm 之间波动,是非标零件最通用的自由尺寸偏差标注。 |
|
上下堆叠偏差 |
+、- |
分为孔、轴专用偏差,φ300+0.03 代表孔径尺寸只能偏大、不能偏小;φ250-0.02 代表轴径尺寸只能偏小、不能偏大,是精密配合零件的核心尺寸标注。 |
![]() |
||
八、新手入门避坑指南
8.1 圆结构区分:整圆、圆孔用φ ,局部圆弧、圆角用R,球面结构必须加S前缀(Sφ、SR);
8.2 倒角规范:仅 45° 倒角可用C标注,其余角度倒角必须标注完整尺寸 + 角度;
8.3 孔尺寸区分:盲孔必标深度 ↓ ,通孔无需标注,杜绝加工混料报废;
8.4 结构区分:EQS 为圆周均布结构,TYP 为全域同类相同尺寸结构,不可混用;
8.5 螺纹规范:粗牙螺纹只标 M + 直径,细牙螺纹必须标注 P 螺距尺寸;
8.6 异形结构区分:斜度 ∠ 、锥度 ◀ 、弧长 ⌒ 尺寸定义完全不同,严格对应零件结构;
8.7 腰形孔没有专属图形符号,禁止自创符号,复用基础符号加线性尺寸进行标注。
