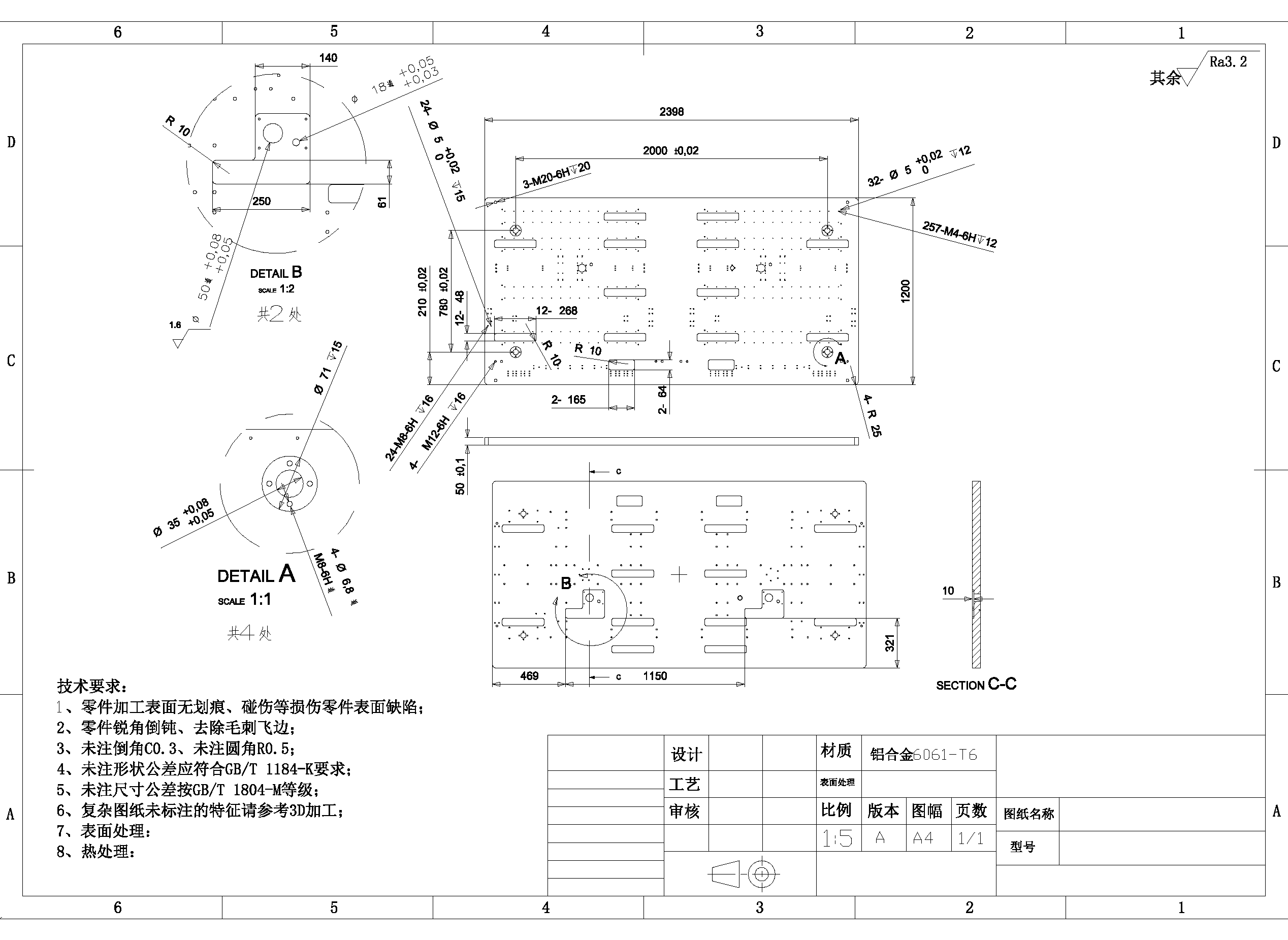

| 一、零件信息 | |||
 |
|||
| 材质 | 铝合金6061-T6 | 零件尺寸 | 2398*1200*50 |
| 核心特征 |
精孔∅50、∅35、∅18、∅5 螺纹M4、M8、M12、M20 |
表面粗糙度 | Ra3.2 |
| 表面处理 | 无 | 数量 | 1件 |
| 工艺路线 | 准备材料 → 龙门加工中心正面全加工 → 龙门加工中心反面全加工 → 后处理 | ||
| 二、工艺分析 | ||
| 1、准备材料 | ||
| 加工项目 |
铝合金6061-T6 2408*1210*50 |
 |
| 介绍 | 预留加工余量：长和宽留10mm余量，用于抵消锯切原材料误差，方便装夹，避免加工到成品尺寸时余量不足导致报废。厚度按市场规格型号采购，不留余量；设计这类零件建议使用市场常见厚度，避免增加材料和铣厚度两面成本。 | |

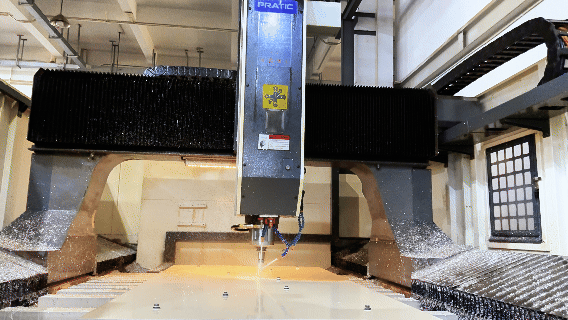

| 2、龙门加工中心-正面 | ||
| 加工项目 | 正面全加工 |  |
| 介绍 | 加工外形、精孔∅50、∅35、∅18、∅5，以及M4、M8、M12、M20螺纹、方槽、3D图上的其余孔特征。 | |

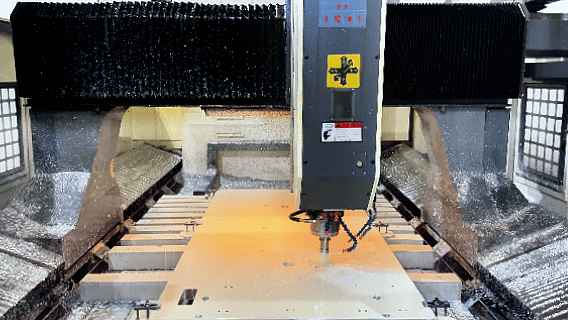

| 3、龙门加工中心-反面 | ||
| 加工项目 | 反面全加工 |  |
| 介绍 | 加工反面孔特征、槽、正面翻边产生的毛刺倒角。 | |

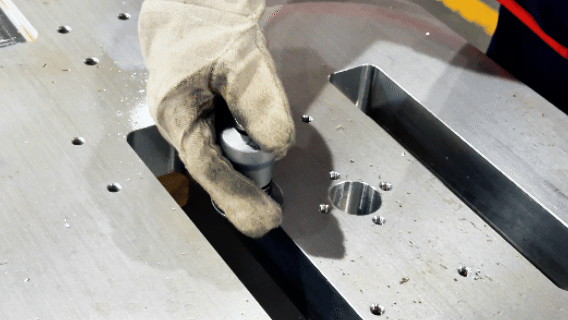

| 4、后处理 | ||
| 加工项目 | 去毛刺+清洗 |  |
| 介绍 | 此步骤为去除加工未去除干净的孔口、边缘毛刺，清洗铝屑油污，避免影响使用效果，是必做的收尾工序，不能省略。 | |
| 三、成本结构 | |||
| 成本项 | 金额（元/件） | 构成明细 | 成本差异原因 |
| 原材料费 | 12000 | 体积*密度*原材料单价（元/kg） | 原材料价格会受铝材行情浮动影响，报价随原材料市价动态调整。 |
| CNC加工费 | 4000 | 工程时间（工艺/编程费用+准备工时费用）+加工时间（孔加工、铣加工） | 1、加工费受每家公司规模、设备、利润、加工能力、地域等的差异影响，一般只有参考范围值； 2、零件结构不同、图纸要求等都会在一定程度上影响加工费的计算。 |
| 后处理费 | 100 | 含去毛刺人工+清洗耗材 | 订单批量提升后，单件成本可下降。 |
| 合计成本 | 原材料费12000元 + CNC加工费4000元 + 后处理费100元 = 16100元 | ||
| 四、数量折扣 | ||||
| 数量 | 1件 | 5件 | 20件 | 51件 |
| 成本 | 16100 | 15295 | 14812 | 14490 |
| 折扣 | 0% | 5% | 8% | 10% |
