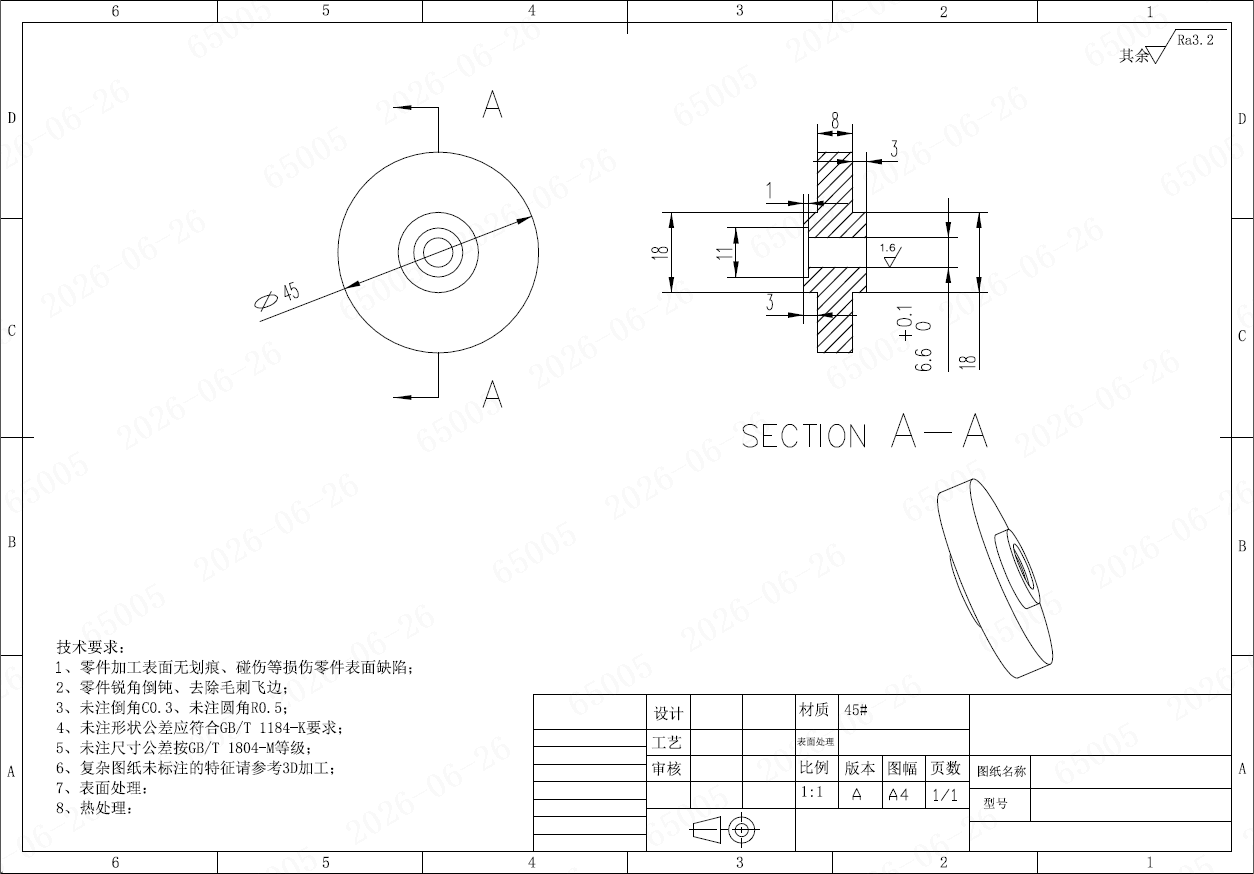

| 一、零件信息 | |||
 |
|||
| 材质 | 45#合金钢 | 零件尺寸 | ∅45 x 14 |
| 核心特征 | 中心通孔尺寸及粗糙度 | 表面粗糙度 | Ra3.2 |
| 表面处理 | 无 | 数量 | 1件 |
| 工艺路线 | 准备材料 → 数控车床正面全加工 → 数控车床反面全加工 → 后处理 | ||
|
二、工艺分析 |
||
|

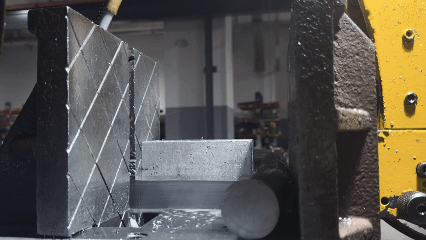

1、准备材料 |
||
|
加工项目 |
45#合金钢 ∅50 x 58 |
 |
|
介绍 |
选用 Φ50 棒材，为保证加工夹持刚性与成品尺寸余量，外径预留单边 2.5mm 径向加工余量，长度方向按成品 14mm 预留 4mm 切断刀宽及 40mm 装夹余量，下料毛坯尺寸为 Φ50×58mm，避免因装夹余量不足导致零件报废。 |
|
|

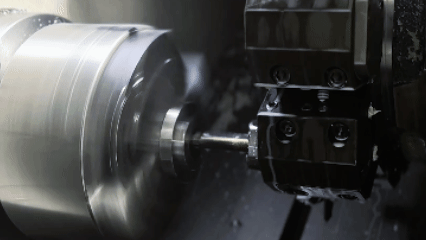

2、数控车床正面全加工 |
||
|
加工项目 |
正面全加工 |
 |
|
介绍 |
一次装夹端面、外圆、台阶、内孔的粗精加工，尺寸公差与表面粗糙度严格按图纸执行；切断面预留 0.2mm 加工余量，以消除二次装夹误差。 |
|
|

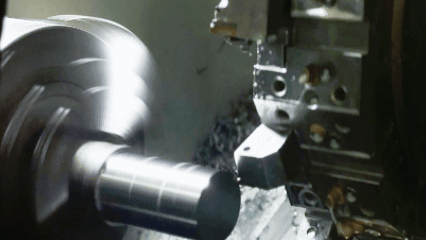

3、数控车床反面全加工 |
||
|
加工项目 |
反面全加工 |
 |
|
介绍 |
二次装夹加工反面端面、台阶至成品尺寸。 |
|
|

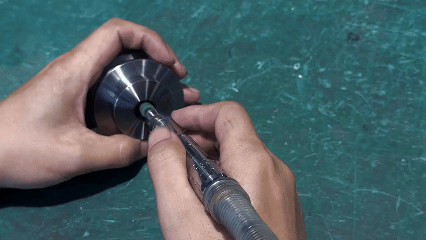

4、后处理 |
||
|
加工项目 |
去毛刺+清洗 |
 |
|
介绍 |
清除孔口、棱边加工所产生的毛刺，清洗切削油污，涂抹防锈油，避免毛刺划伤装配面和生锈。 |
|
| 三、成本结构 | |||
| 成本项 | 金额（元/件） | 构成明细 | 成本差异原因 |
| 原材料费 | 6 | 体积*密度*原材料单价（元/kg） | 原材料价格受钢材行情浮动影响，报价随原材料市价动态调整。 |
| 数控车床加工费 | 75 | 工程时间（工艺/编程费用+准备工时费用）+加工时间（孔加工、车削加工） | 加工工时为本项成本核心，单价受设备配置、地域、订单批量、图纸精度要求浮动。 |
| 后处理费 | 1 | 去毛刺+清洗 |
1、该工序为后续装配的必备项，不可盲目省工缩减；2、订单批量提升后，成本被摊薄，单件的后处理费用同步下降。 |
| 合计成本 | 原材料费6元 + CNC加工费75元 + 后处理费1元 = 82元 | ||
| 四、数量折扣 | ||||
| 数量 | 1件 | 5件 | 20件 | 51件 |
| 成本 | 82元 | 57.4元 | 32.8元 | 28.7元 |
| 折扣 | 0 | 30% | 60% | 65% |
