如何读懂零部件2D图纸

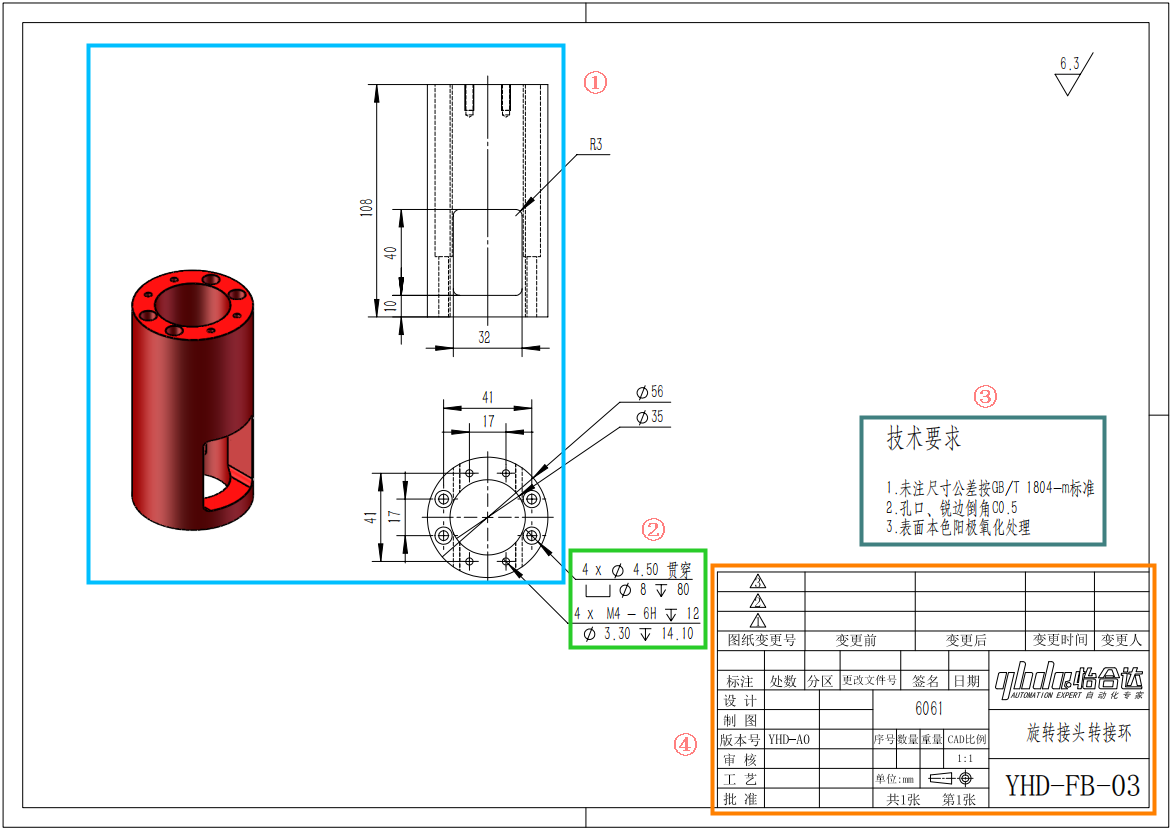

一、零部件2D图纸的四个核心基础构成

在正式学习读图前，先搞懂图纸四个基础板块的作用，建立基础认知。

一组视图

通过主视图、剖视图、剖面图、简化画法等国标表达方法，完整展现零件外部轮廓、内部空腔、凹槽、台阶等全部结构，还原零件真实三维形态。

完整尺寸标注

标注零件各结构的定形尺寸、定位尺寸与总体尺寸，清晰反映各部位大小、相对位置，是加工测量的唯一依据，严禁以图纸打印比例丈量实物尺寸。

技术要求

以文字、符号标注零件加工精度标准，包含表面粗糙度、尺寸公差、形位公差、热处理、表面防腐处理、未注倒角圆角规范等工艺约束，直接决定零件使用寿命与装配适配性。

标题栏

固定放置于图纸右下角，相当于零件 “身份档案”，记录零件名称、材料、数量、图纸比例、图号、设计 / 审核人员、单位信息，看图方向与图纸阅读方向保持一致。

二、行业通用标准读图四步实操流程

步骤1：阅读标题栏，整体概括了解

拿到图纸第一件事，优先查看右下角标题栏，快速建立零件基础认知，这是所有教材统一规定的第一步。

读取零件名称

快速区分轴套类、盘盖类、箱体类、叉架类零件，预判零件使用场景与功能

确认零件材料

明确加工原材料，区分铝合金、45 钢、不锈钢、铸铁等，提前预判加工工艺与热处理需求

查看图纸比例

分清放大、缩小、原值比例，牢记所有尺寸以标注数值为准，不依靠图纸打印尺寸判断大小

记录图纸图号、版本

避免错拿图纸、旧版图纸，方便图纸归档追溯

步骤 2：分析全部视图，想象零件三维结构

完成基础信息了解后，开始拆解图纸所有视图，在脑海中还原完整零件实体。

清点视图数量

区分主视图、左视图、俯视图、局部剖视图、断面图、局部放大图

判断视图表达方法

确认是否采用全剖、半剖、局部剖，看懂隐藏的内部孔、中空、开槽结构

结合多视图联动分析

不能只单独看一张视图，通过不同视角互补，分清零件外部外形与内部隐蔽结构，完整构建三维模型

步骤 3：梳理全部尺寸，理清零件几何大小

看懂零件外形结构后，再分析所有尺寸标注，掌握零件各部位实际规格。

寻找尺寸基准

找到长度、高度、径向三大设计基准（通常以零件对称中心线、重要端面、轴线等作为基准） ，所有尺寸均以基准为参照

先读总体尺寸

优先看懂零件总长、总宽、总高、最大外径等整体规格

拆分细部尺寸

依次读取台阶、通孔、沉头孔、卡槽、凸台等结构的定形尺寸，以及孔距、偏心距等定位尺寸

分类区分关键尺寸

重点标记装配配合尺寸、安装定位尺寸，这类尺寸精度要求更高，是加工核心管控项

步骤 4：研读技术要求，明确加工精度标准

视图与尺寸仅规定零件 “形状与大小”，技术要求规定零件 “质量标准”，是新手最容易忽略但直接影响成品合格性的关键板块。

图形符号类要求

识别图纸各处标注的表面粗糙度符号，明确各接触面、非接触面的光滑度要求；看懂形位公差框格，理解圆度、同轴度、垂直度、平行度等装配约束

文字规范类要求

阅读图纸空白处的文字技术条款，包含尺寸未注公差标准、热处理调质 / 淬火要求、阳极氧化 / 镀锌发黑等表面防锈处理、未注圆角倒角统一标准、去毛刺等加工要求

区分主次要求

配合面、运动接触面的精度标准优先级最高，非装配外观面工艺要求相对宽松

走完以上四步后，进行整体串联复盘，把标题栏信息、零件三维结构、全部尺寸、精度工艺要求结合在一起，完整回答下面的四个核心问题，能完整回答以下的问题，才算真正读懂一张零件工程图。

3.1 该零件是什么形状？

3.1.1 从主视图出发，逐一确认了每个视图对应的投影部位；

3.1.2 识别出所有局部视图、斜视图、断面图，并找到对应的投射方向箭头；

3.1.3 分清虚线表示的内部结构与实线表示的外部轮廓；

3.1.4 在脑中形成完整的三维形状概念，而非停留在单个视图的平面轮廓。

3.2 该零件的尺寸大小是多少？

3.2.1 找到尺寸基准，并确认基准的选取依据（轴线、对称面、重要端面等）；

3.2.2 区分定形尺寸（各部分大小）和定位尺寸（各部分相对位置）；

3.2.3 注意尺寸链是否封闭，有无遗漏或矛盾的尺寸；

3.2.4 确认图纸比例，按比例读取的尺寸与标注数值一致；

3.3 该零件精度如何？

3.3.1 查阅所有尺寸公差代号，确认配合类型（间隙、过渡、过盈）；

3.3.2 逐条确认形位公差框格的含义：被测要素、公差项目、公差值、基准要素；

3.3.3 对照表面粗糙度标注，确认各加工面的粗糙度等级及其对应的加工方法；

3.4 该零件如何加工制造、满足什么功能？

3.4.1 完整阅读技术要求栏的所有文字条款；

3.4.2 理解热处理、表面处理等工艺要求的目的（硬度、耐磨、防锈等）；

3.4.3 理解去毛刺、倒角、锐边倒钝等通用要求的实际含义；

四、新手读图避坑关键提醒

4.1 严禁直接用尺子测量打印图纸：图纸存在缩放比例，所有尺寸唯一标准为图纸标注数字；

4.2 禁止单视图独立读图：单一视图无法完整表达内部结构，极易误判零件形态；

4.3 不要跳过技术要求：相同外形尺寸，不同公差、粗糙度、热处理会导致零件无法装配、使用寿命不足，直接造成加工报废；

4.4 严格遵守标准读图顺序：标题栏→视图→尺寸→技术要求，由整体到细节，降低新手理解难度，颠倒顺序极易出现读图混乱。
