CNC支持的加工范围

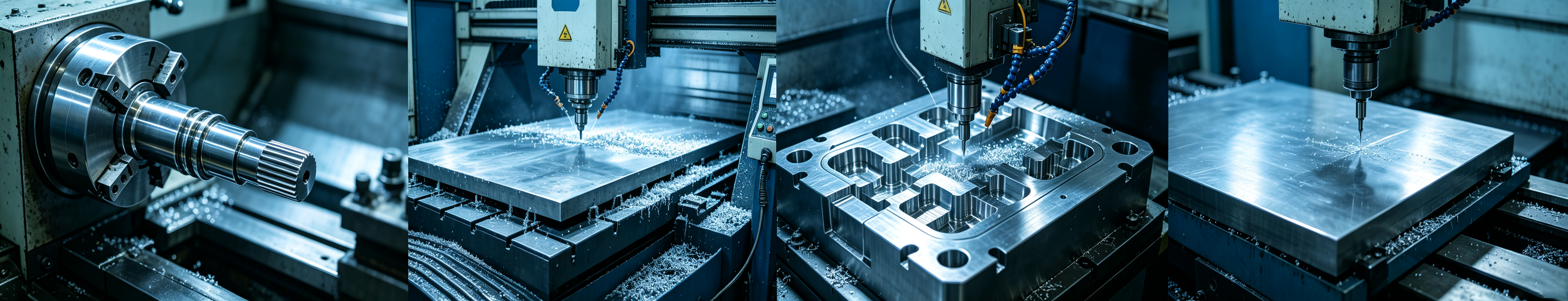

CNC（Computer Numerical Control 计算机数字控制机床）是高度自动化的精密制造设备，依托预设数字化程序精准控制机床运行，通过切削、磨削、蚀除等方式，对金属、塑料、木材等多种材质完成各种精密加工工序，是非标定制、精密零部件规模化生产的核心制造工艺。



本文从材料、几何结构、设备轴系、行业应用、加工精度、生产批量、特种微加工7 大维度进行讲解介绍，同时补充 CNC 加工的客观局限性，兼顾新手入门与工程师 DFM 设计参考。





一、可加工材料大类

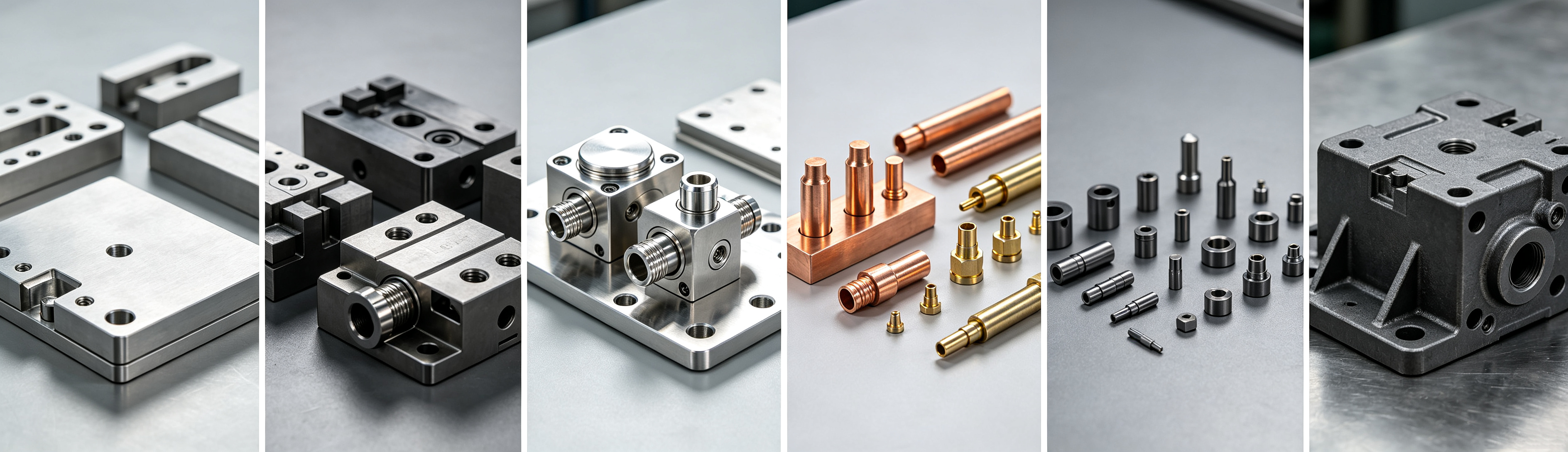

1.1 金属材料：CNC 可完成铣、车、镗、钻、攻丝、磨削、电火花、线切割全工序，适配绝大多数工业金属。

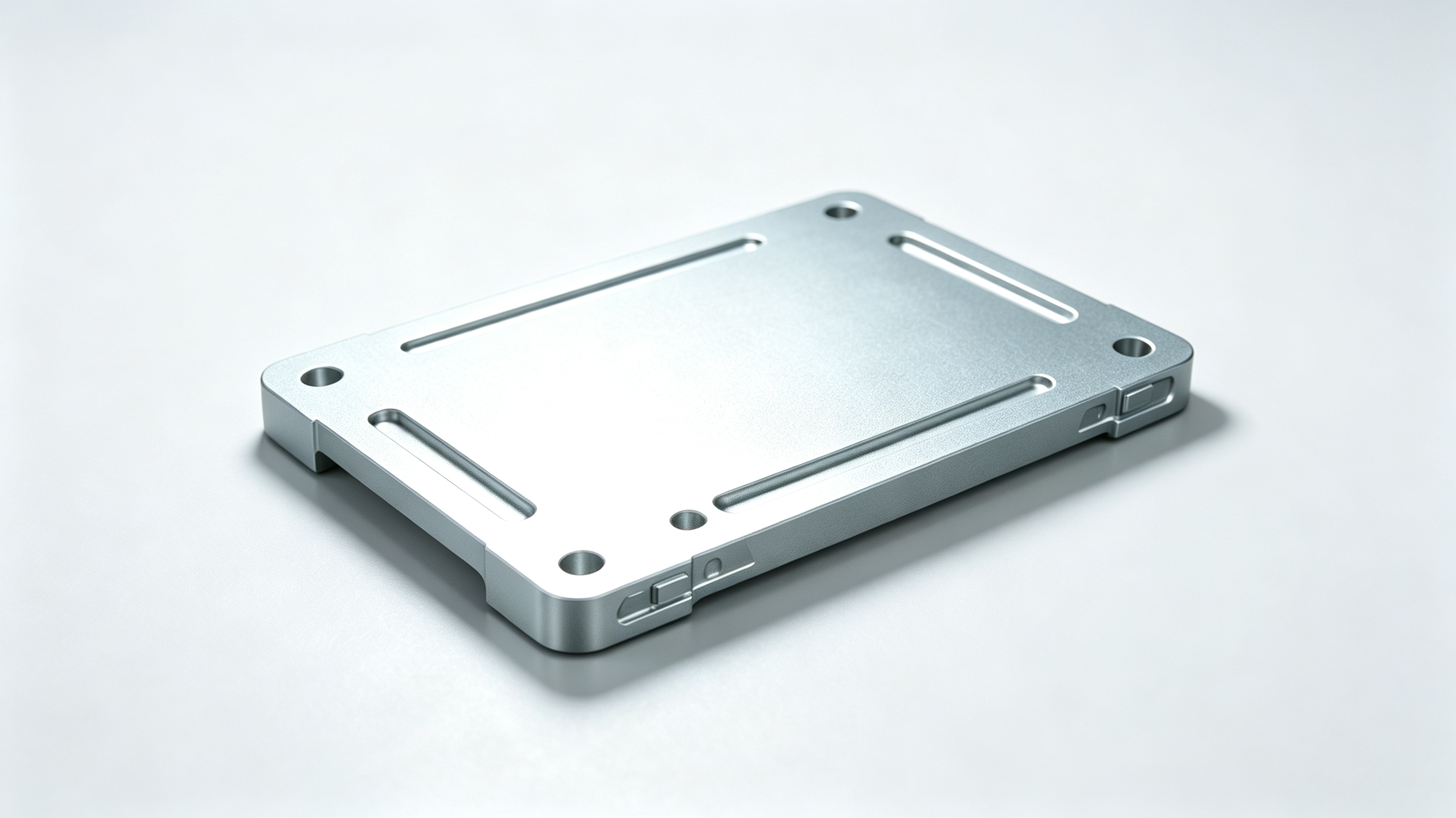

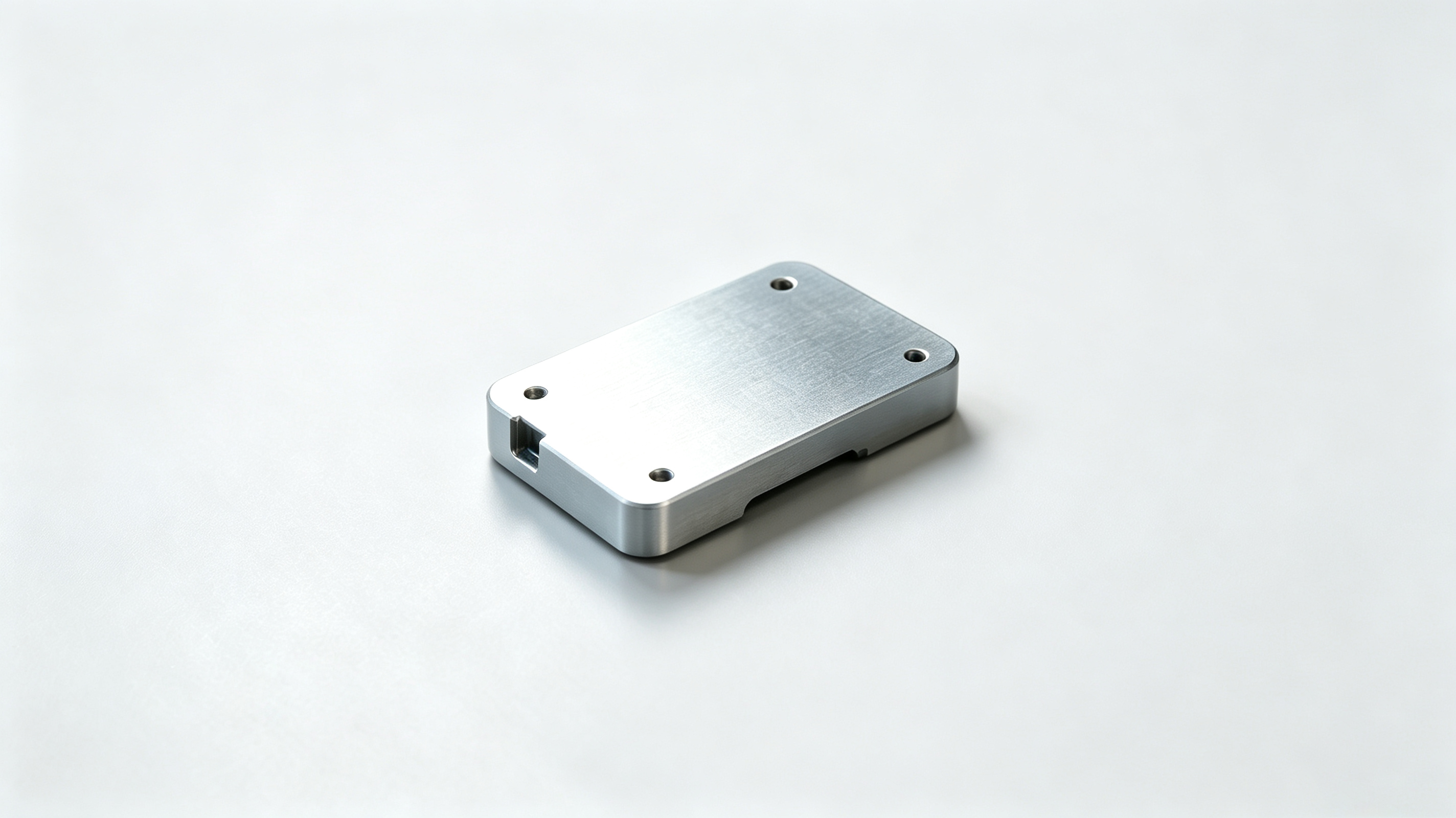

• 铝合金：6061/7075/5052/6063，切削轻快、不易粘刀，是自动化设备零部件、大板、治具、散热件首选；
• 合金钢：45#/40Cr/S136/Cr12MoV，可淬火提升硬度，多用于模具、受力结构件等，高硬度材料需搭配电火花清角；
• 不锈钢：304/316/420，粘性大易粘刀，切削需专用不锈钢刀具，多用于医疗、防腐设备零件；

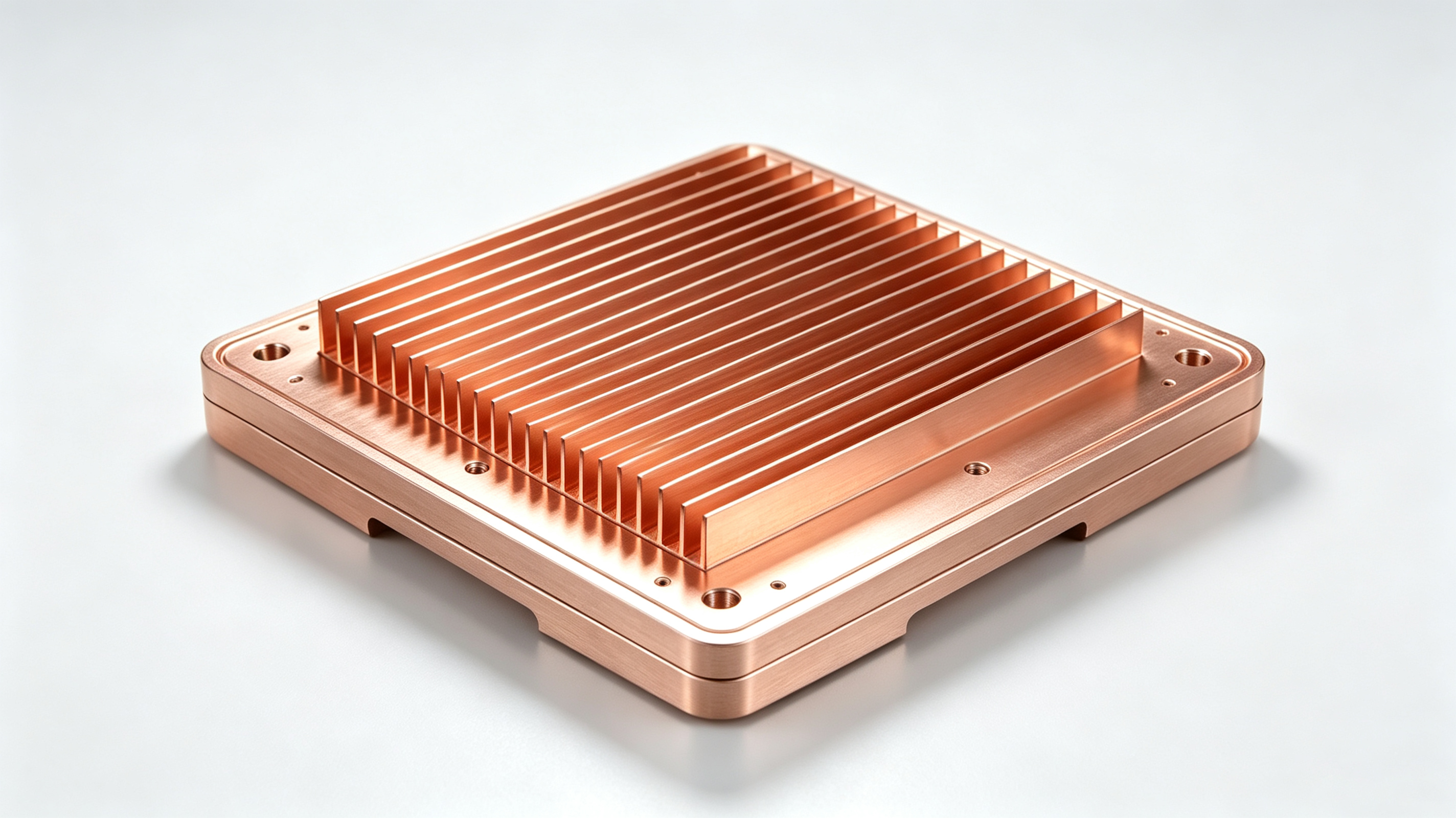

• 铜合金：黄铜/紫铜/铍铜，导热快、易精加工，电极、导电端子、散热组件专用；
• 钛合金：TC4，高强度轻量化，航空医疗专用，切削阻力大、加工成本偏高；
• 铸铁：HT250/灰铁，减震性能好，机床底座、箱体零件专用。

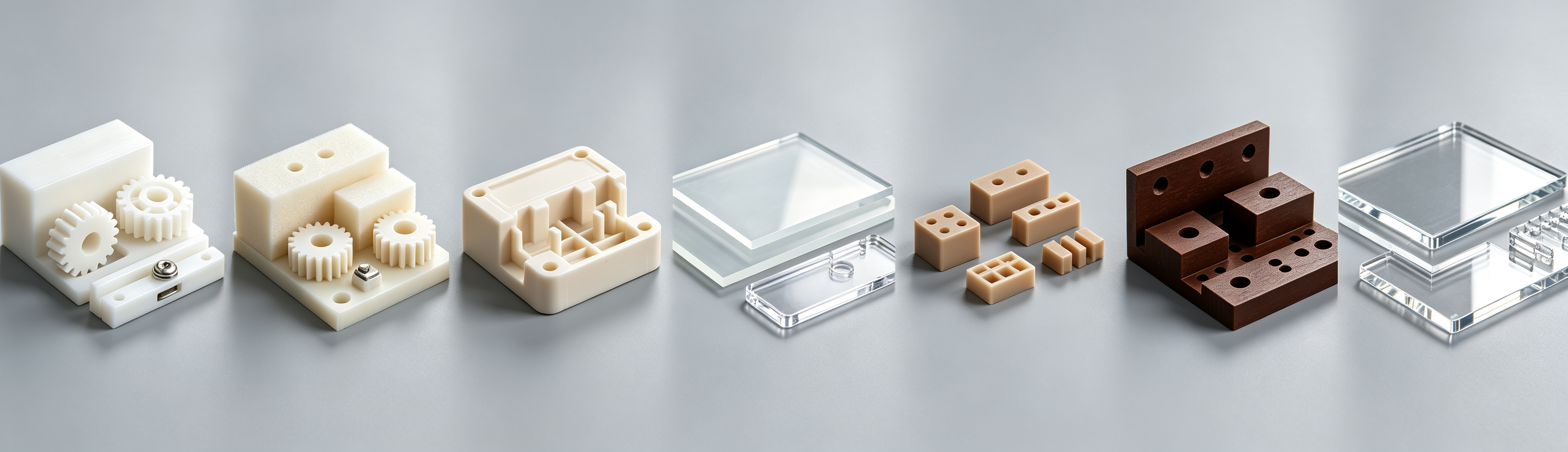

1.2 工程塑料：适合车床、三轴/四轴加工中心、钻攻中心轻切削加工，切削过程不会产生金属碎屑；塑料受热特性明显，加工完成后容易产生毛刺、受热翘曲变形，大件加工需要合理安排工艺。

• POM（赛钢）：自润滑性能优异、耐磨低摩擦，常用来制作传动齿轮、滑动滑块；切削成型后尺寸稳定性较好；
• 尼龙 PA66：韧性强、抗冲击，具备一定耐磨特性；吸水会轻微胀缩，精密配合零件需要预留吸水余量；
• ABS：易切削、韧性适中，上色效果优秀，是新品研发手板外壳最常用材料；
• PC：透明度高、抗冲击强度高；加工容易产生应力开裂，精加工后可做抛光处理；
• PEEK：高性能耐高温工程塑料，耐磨耐腐蚀，多用于精密医疗、半导体小型零部件，材料成本较高；
• 电木：绝缘、耐高温、不易变形，大量用于电气测试工装、绝缘定位板；
• 亚克力：高透光率，可抛光达到镜面效果；材质脆性大，薄壁结构加工易崩边。

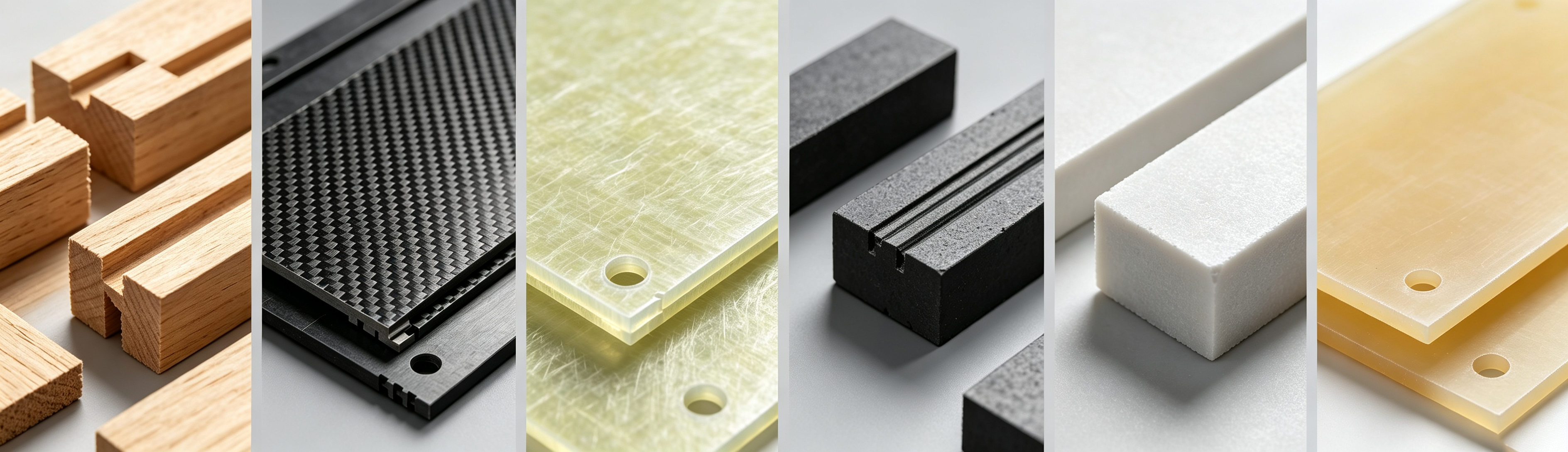

1.3 非金属特种材料：适配车床、三轴/四轴加工中心、钻攻中心轻切削加工，硬质脆性材质需搭配磨削、特种加工工艺；具备绝缘、耐高温、轻量化、耐腐蚀等特殊性能，广泛用于定制绝缘结构件、设备模型、轻量化复合材料零部件 。

• 木材：易切削加工，适合样机模型、工装垫板、简易治具，但缺点是易受潮变形，一般不用于长期精密工况；
• 碳纤维板：高强度、轻量化、刚性优秀，密度低；多用于自动化轻量化支架、检测治具，切削容易产生粉尘；
• 玻纤板（FR4）：绝缘性能优良，耐高温，是电气工装、测试治具的常用材料，加工时刀具磨损相对较大；
• 石墨：质地易于切削、导电性能优异，是电火花（EDM）加工核心电极材料；同时可用于真空、高温工况配件，材质偏脆，薄壁结构易崩角；
• 工程陶瓷：高硬度、耐磨耐腐蚀、绝缘耐高温；加工难度极高，一般采用磨削、特种 CNC 加工，适合耐磨、防腐精密零部件；
• 环氧板：绝缘阻燃，机械加工性能均衡，是电气设备绝缘隔板、定位治具通用材料。







二、可实现的几何成型特征



2.1 常规切削成型（铣床/车床/车铣复合/磨床）

• 基础平面、台阶、槽、沉头孔、通孔、螺纹、倒角、R 圆角等；
• 回转体结构：外圆、内孔、圆弧曲面、密封槽、多头螺纹（CNC 车床）等；

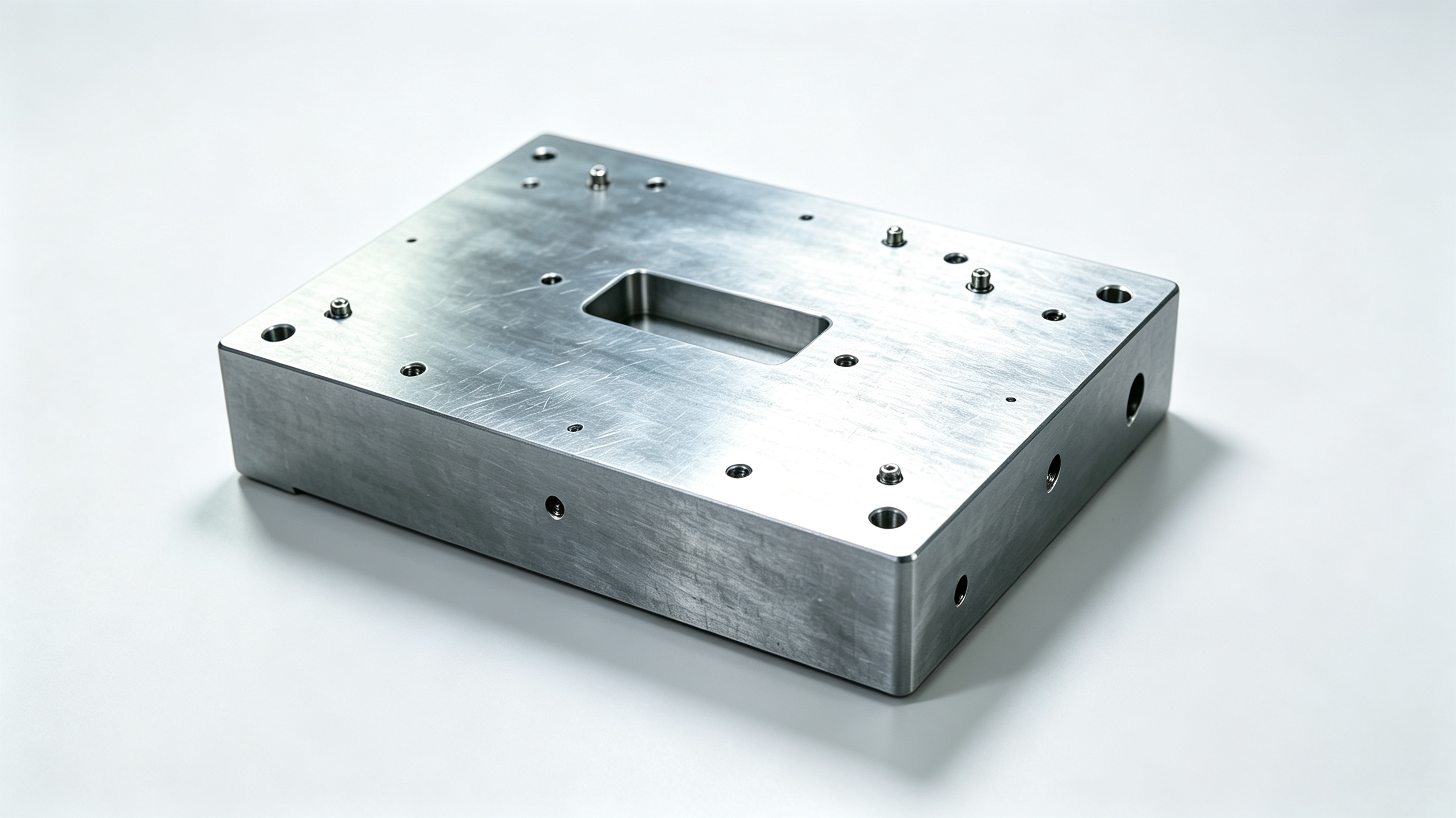

• 箱体多面体、多孔阵列安装板、设备底座大板（龙门加工中心）等；
• 高精度配合基准面、光整耐磨面（平面磨 / 内外圆磨，精度可达 μm 级）。





2.2 复杂曲面加工（五轴联动）

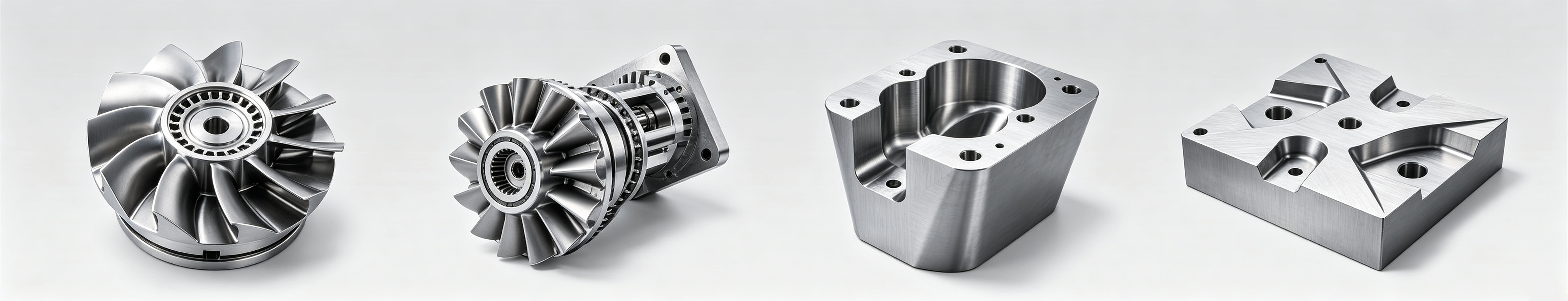

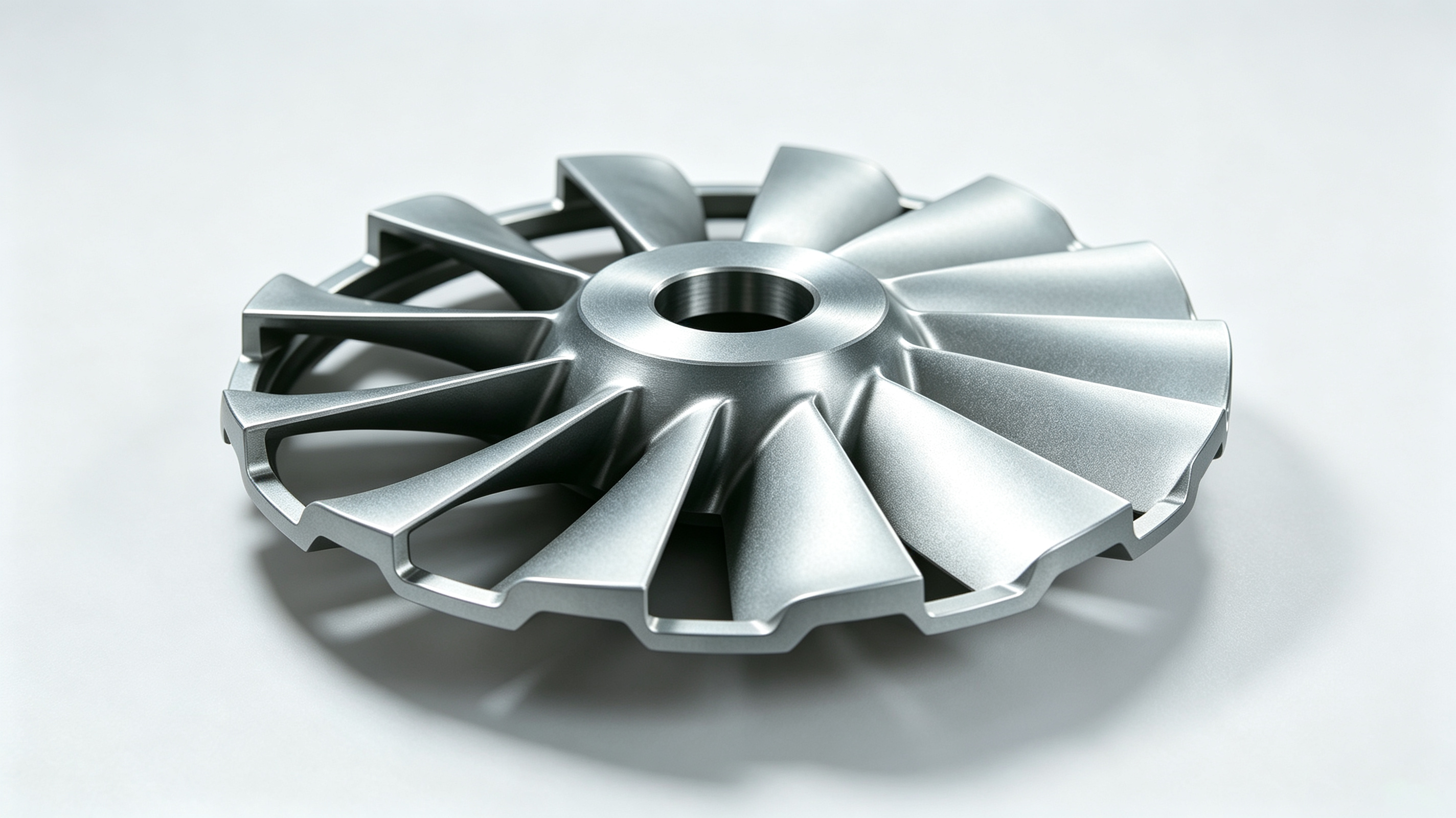

针对三轴无法一次装夹成型的空间结构：叶轮、涡轮叶片、斜孔、倒扣型腔、多角度斜面、异形曲面模具等结构。

优势：单次装夹完成多面加工，消除多次翻面定位累积误差。





2.3 电加工结构（电火花/线切割）

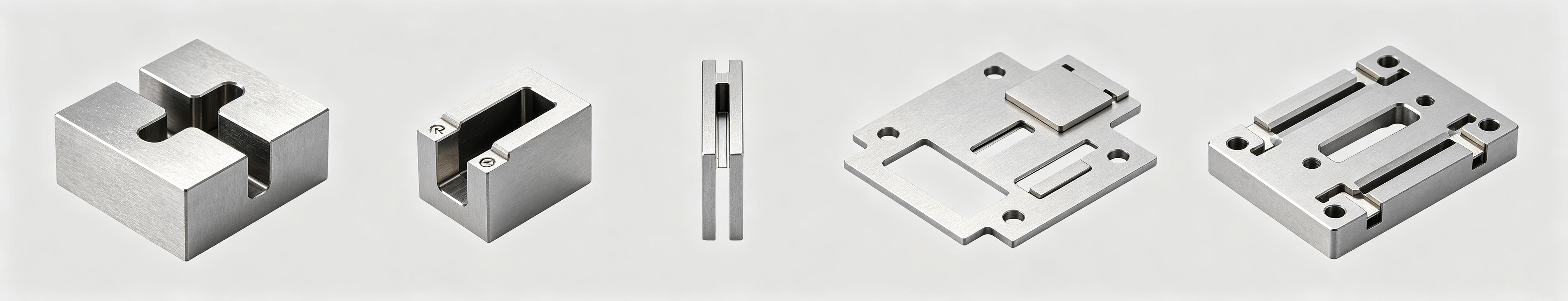

常规铣刀无法伸入的盲区结构，必须依靠电加工实现的常有：极小内 R 清角、深窄封闭盲槽、微小窄缝、高硬度淬火钢型腔、细微蚀纹、薄电极缝隙。







三、细分工艺覆盖范围



3.1 车削：轴、法兰、衬套等回转零件；车铣复合可加工带侧孔、开槽复杂轴类

3.2 铣削：立式/卧式/龙门加工中心，板材、箱体、异形治具主体加工

3.3 钻/镗/攻丝：各类标准螺纹、高精度定位精孔、密集孔系（钻攻中心批量高效加工）

3.4 磨削：微米级精密配合面、高光洁度表面精加工

3.5 电火花 EDM：模具直角、极小 R 角、高硬钢材型腔成型

3.6 线切割：薄料窄缝、硬质合金薄片、细小异形通孔

3.7 微细加工：微小孔径、超薄薄壁、半导体光学精密零件（公差 ±0.005mm）







四、行业应用场景

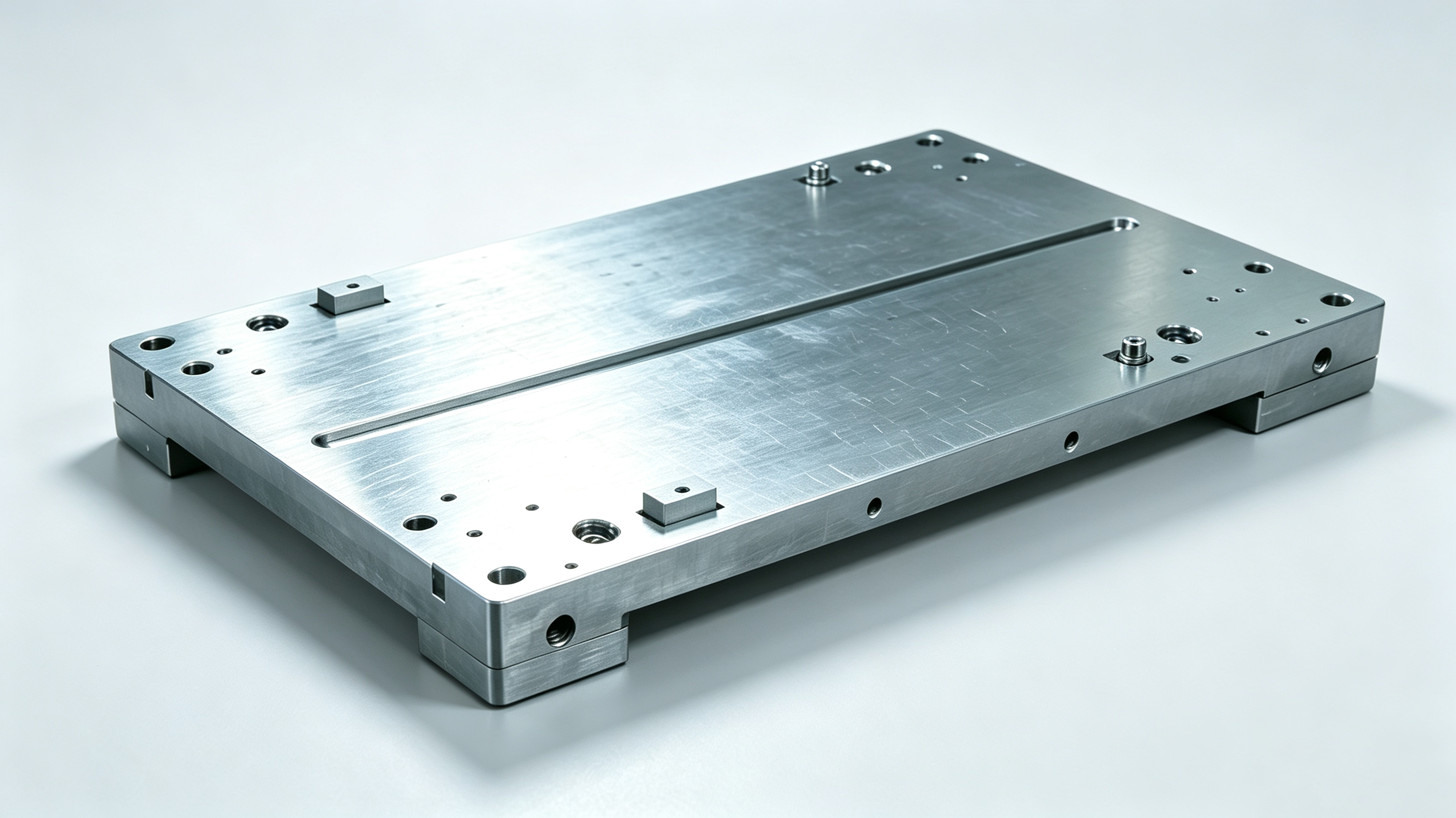

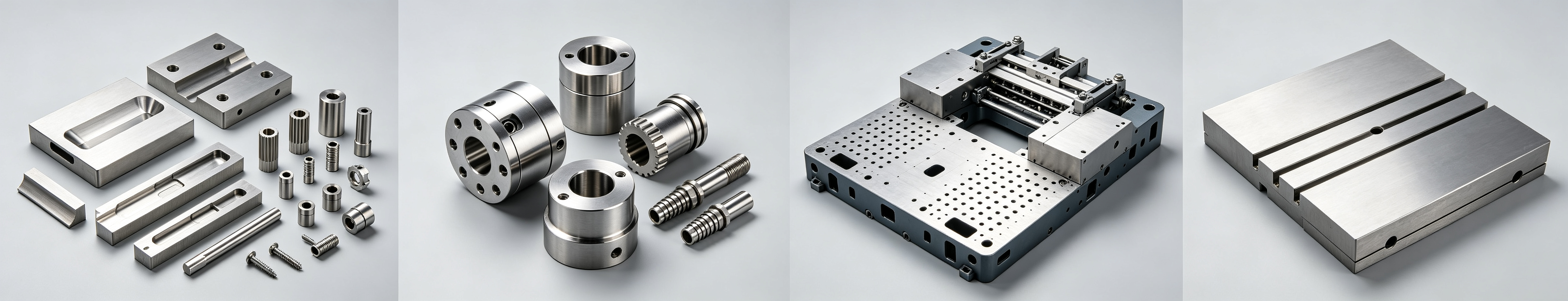

4.1 自动化设备行业：大板底座、模组治具、工装夹具、传动支架、检测平台 特点：尺寸跨度大（最大可加工 2.5 米龙门板）、多孔定位、平面度要求高
4.2 模具制造行业：注塑模、冲压模、压铸模型腔、镶件、顶针板 特点：高硬度钢材、复杂曲面、直角清角依赖电火花，表面粗糙度 Ra0.8 以内

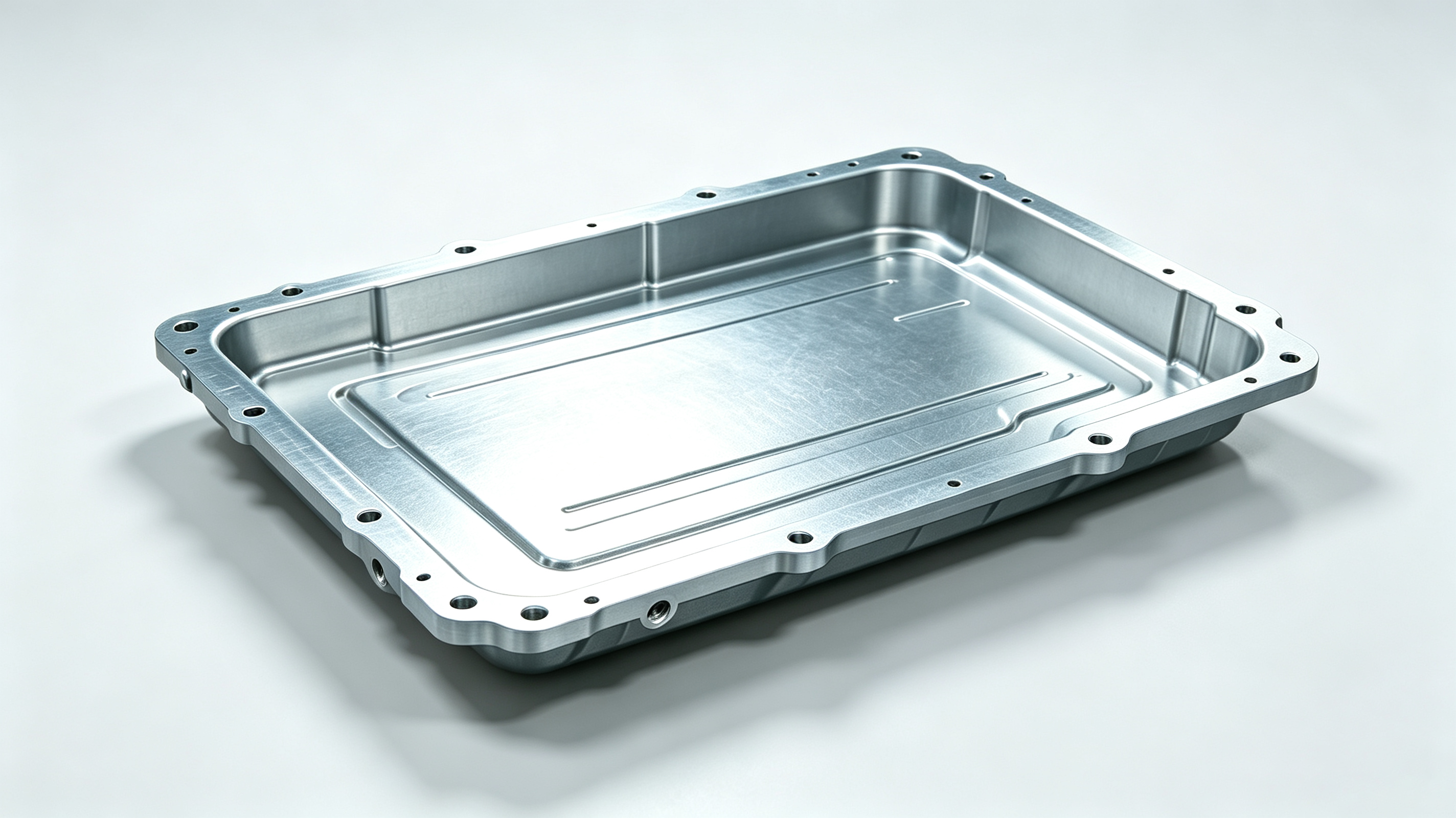

4.3 汽车 & 新能源行业：发动机壳体、电池托盘、涡轮部件、制动结构件 特点：轻量化铝合金大批量生产，尺寸一致性要求严苛
4.4 航空航天行业：钛合金结构件、叶轮、机身连接件 特点：复杂自由曲面、轻量化高强度、超高形位公差标准
4.5 医疗器械行业：钛合金植入件、手术器械、检测设备精密壳体 特点：无毛刺、无尖锐棱角，材料耐腐蚀，微小精细结构多
4.6 半导体 & 电子行业：真空腔体、晶圆载台、散热铜座、精密喷嘴 特点：超高洁净度、极小公差、镜面精加工
4.7 手板 / 定制单件研发：新品原型、设备样机、小批量验证件，无需开模直接 CNC 成型





五、批量适配范围



• 单件样板：研发打样、验证图纸，调机 / 编程的成本全额分摊，单价偏高；
• 中大批量 ：可定制专用工装、优化切削参数，可大幅压缩单件工时，单价折扣明显；
• 超大批量：搭配自动化产线、批量夹具，常适配于标准化零件量产。





六、CNC加工精度



• 常规尺寸公差：±0.01~±0.05mm（三轴 / 龙门经济精度）；
• 超高精密公差：±0.003~±0.005mm（磨床、三次元检测级）；
• 粗糙度区间：普通铣削：Ra3.2~Ra6.4、精铣 / 镗孔：Ra1.6、磨削镜面：Ra0.2~Ra0.8；
• 最小可加工特征：最小孔径 φ0.5mm，常规最小内 R0.2mm（无电火花） 。





七、CNC加工客观局限性



• 无法一体成型复杂倒扣、无拔模斜度封闭内腔，必须拆分零件或用电火花；
• 超深窄槽、极小 R 角会大幅拉长加工工时，提升报价；
• 超大单件板材加工后会释放内应力，平面度存在回弹风险；
• 不适合钣金大批量切割（激光切割性价比更高）。





八、工程师&采购实用设计建议



• 选材优先选用市场标准规格板材，减少双面铣削减少工时；
• 非配合面放宽粗糙度、公差，控制加工成本；
• 图纸尽量预留标准 R 角，避免强制尖角产生电火花额外工序；
• 超长板材优先确认厂商龙门设备行程，避免图纸无法加工；
• 大批量标准化零件可选用自动化产线，降低单价。
