一、多实体模型

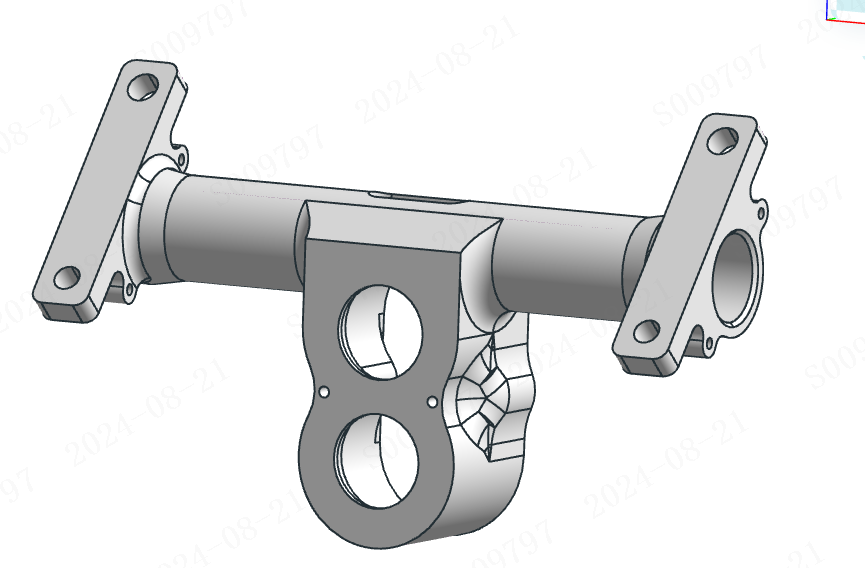

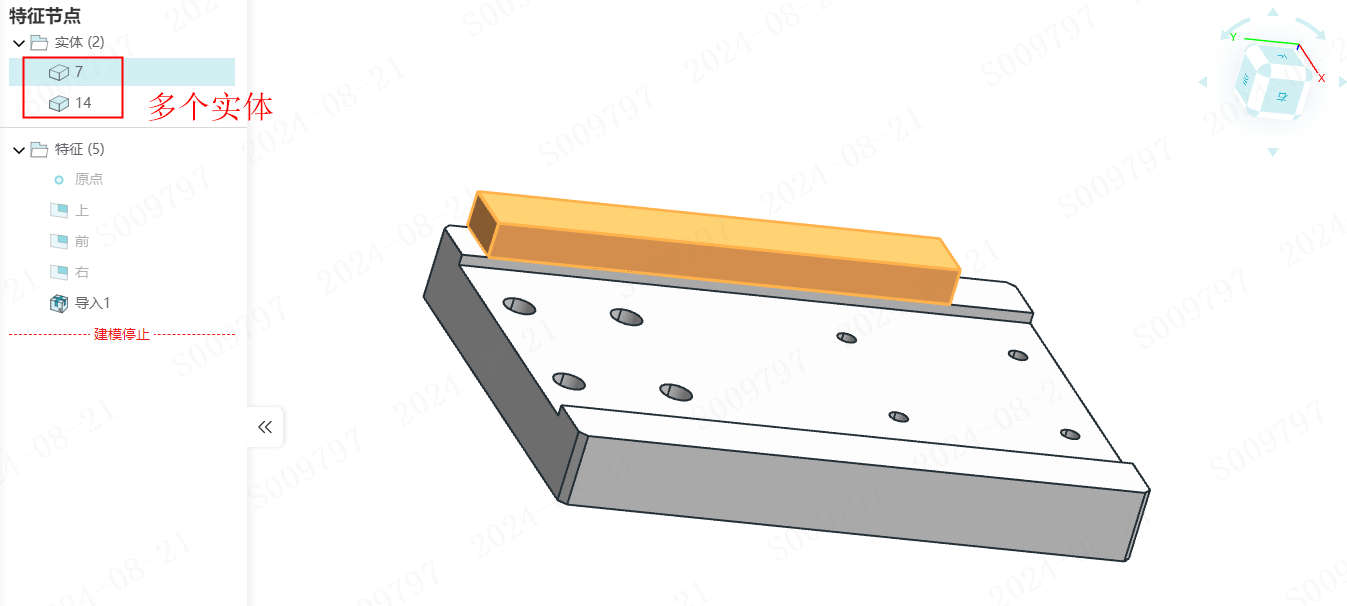

定义说明：指一个3D模型中包含了多个独立实体 （图1）。

常见情况：

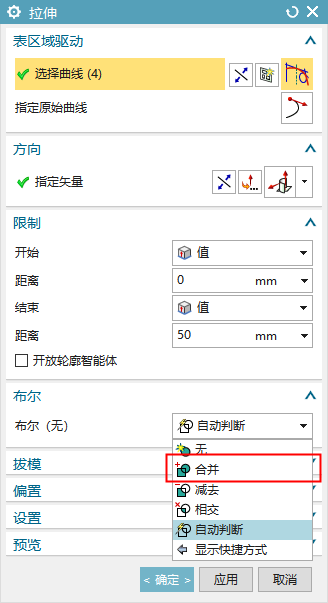

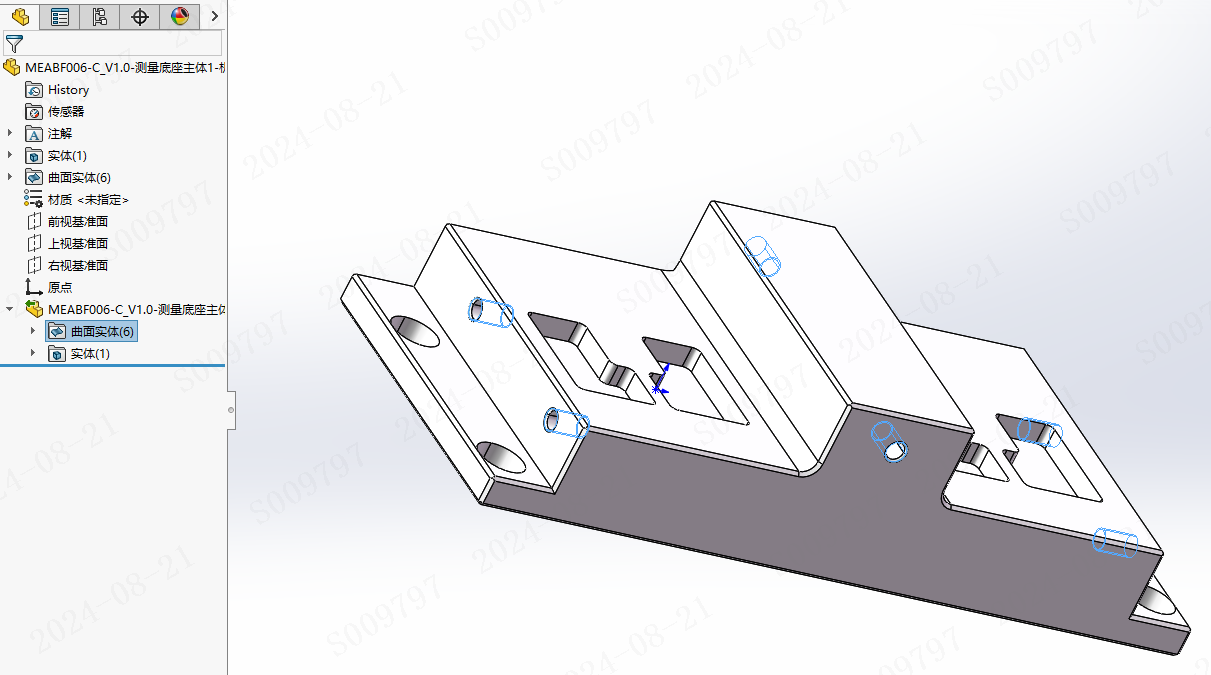

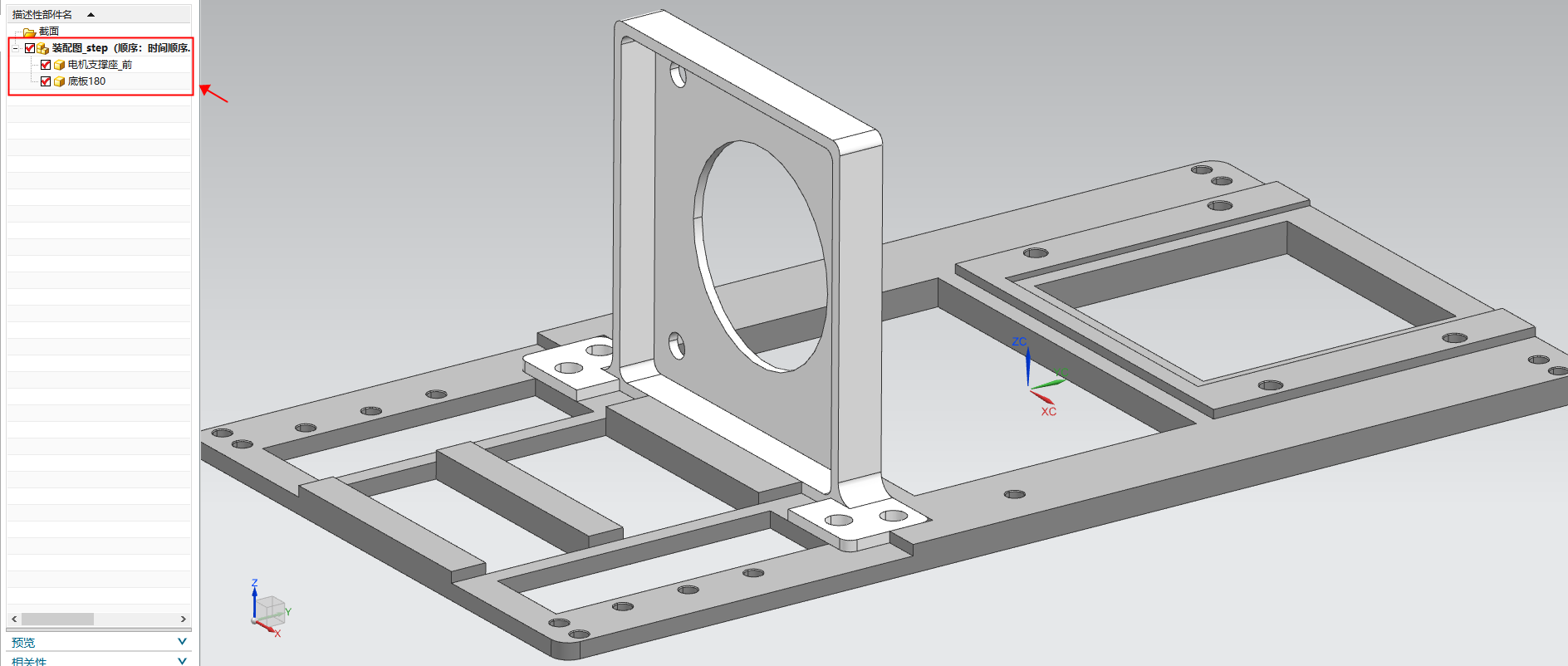

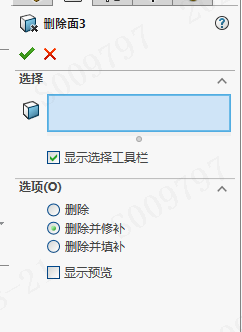

1、3D建模时“布尔未选择合并”（图2）或“未选择合并结果”（图3）导致建出多个独立实体；

改善建议：规范设计操作，并留意“合并”指令，避免多实体模型。

图1



图2



图3

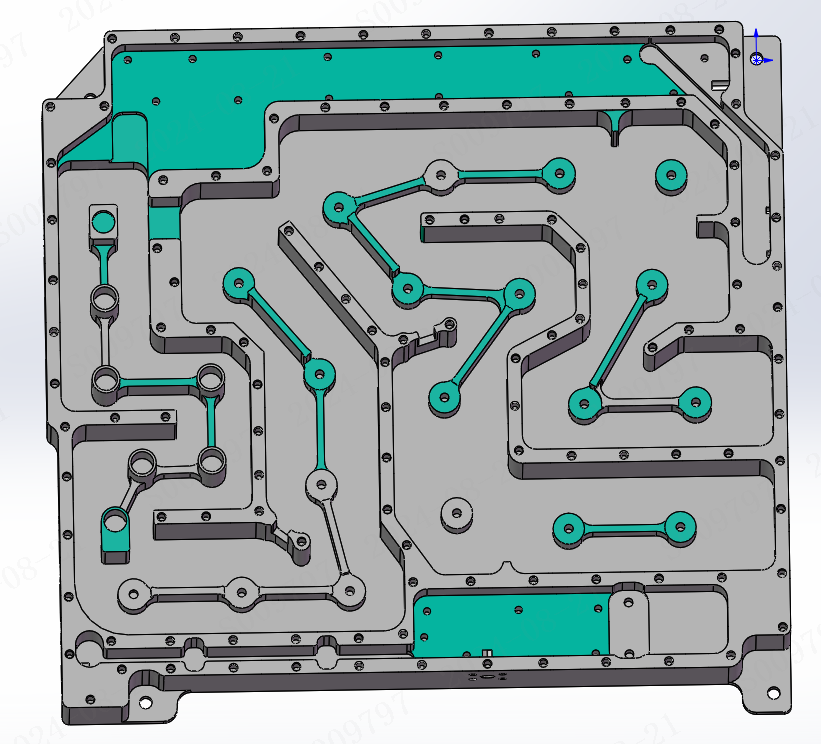

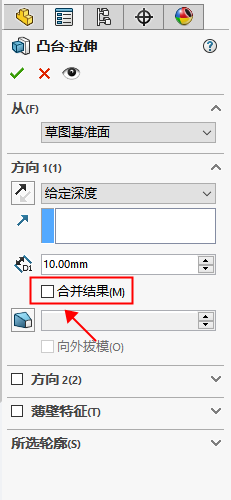

2、模型为装配文件（图4），多个实体组合装配的模型文档；

改善建议：拆分为单个零件模型进行报价，便于采购时对具体零部件跟进情况，装配体暂不支持识别，后续版本会考虑开放使用。

图4

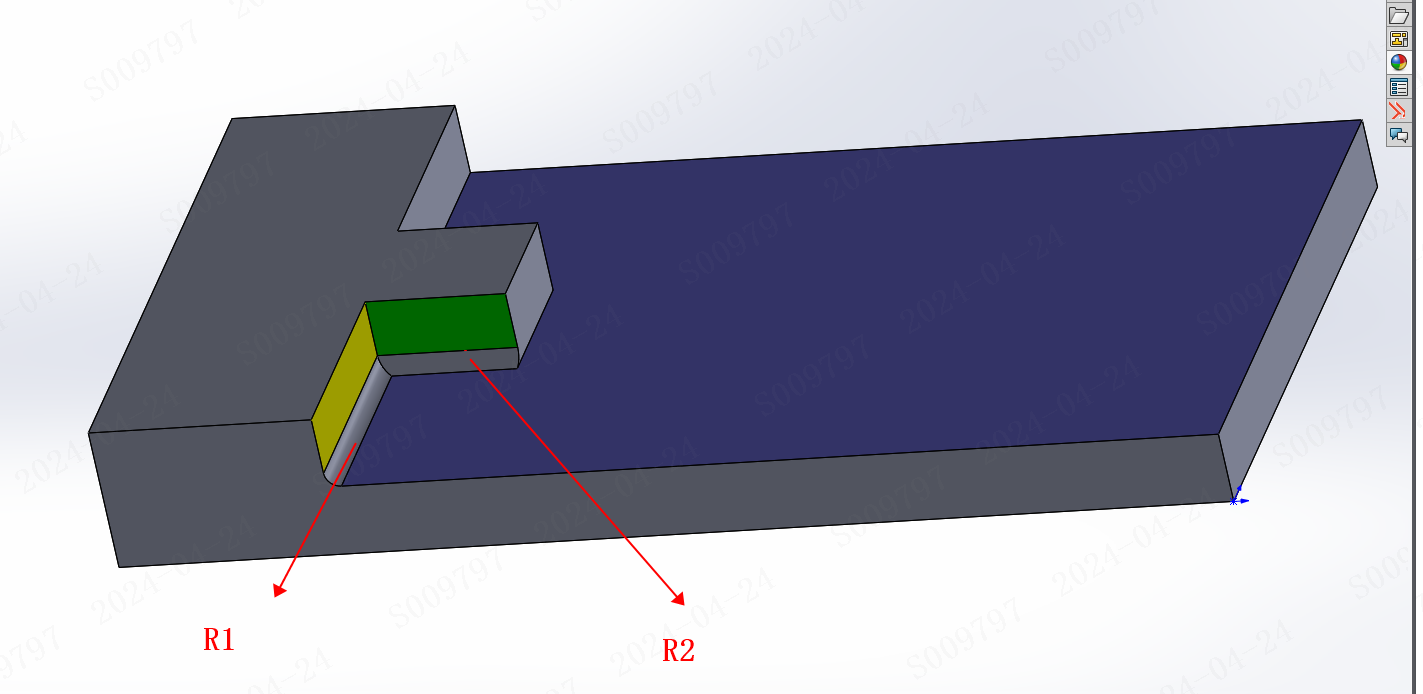

3、螺纹装饰面（图5，螺纹装饰面问题已完成兼容、解决）

图5



二、加工区域过小

定义说明：指模型特征间距小于1mm。

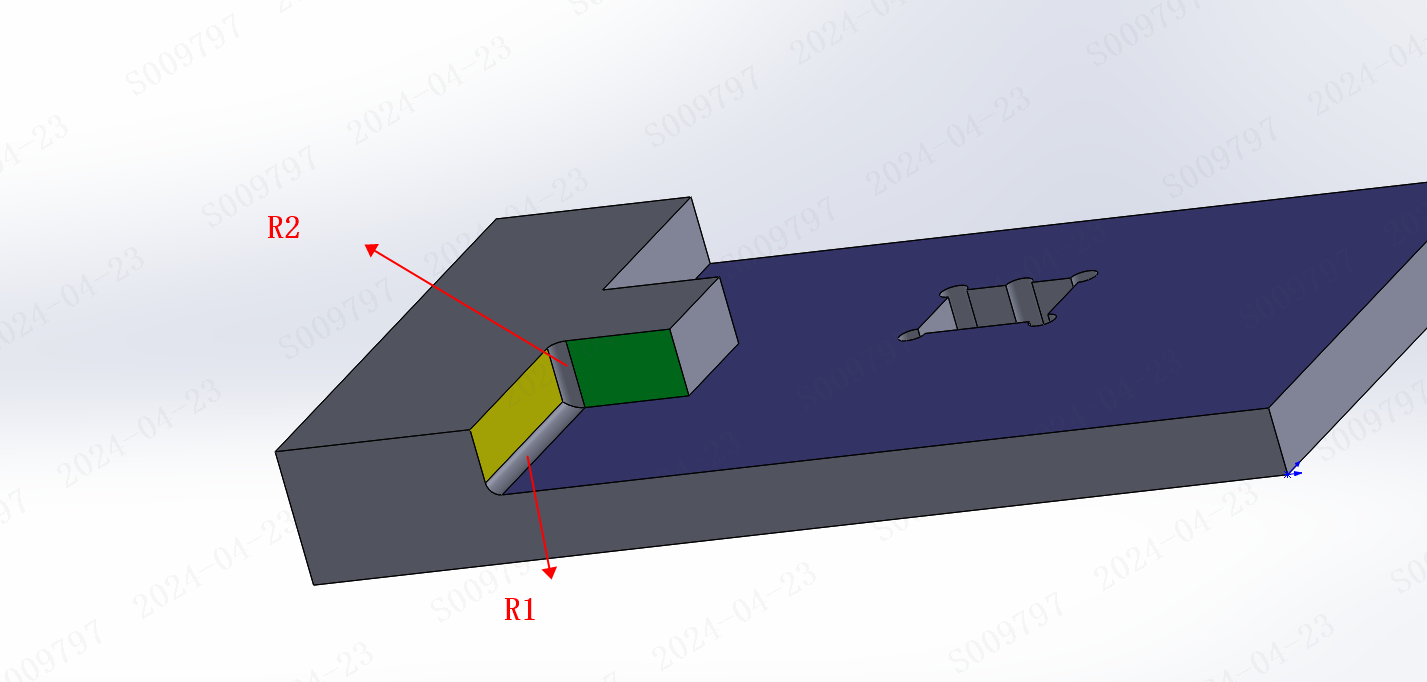

常见情况：在特征内部存在狭窄通道（图6），当前轨迹规划可选用刀具最小允许选择1mm，因此出现该情况会拦截报错。

改善建议：建议采用人工报价的方式。

图6



三、R角交叉

定义说明：指模型多个R角特征存在交叉情况。

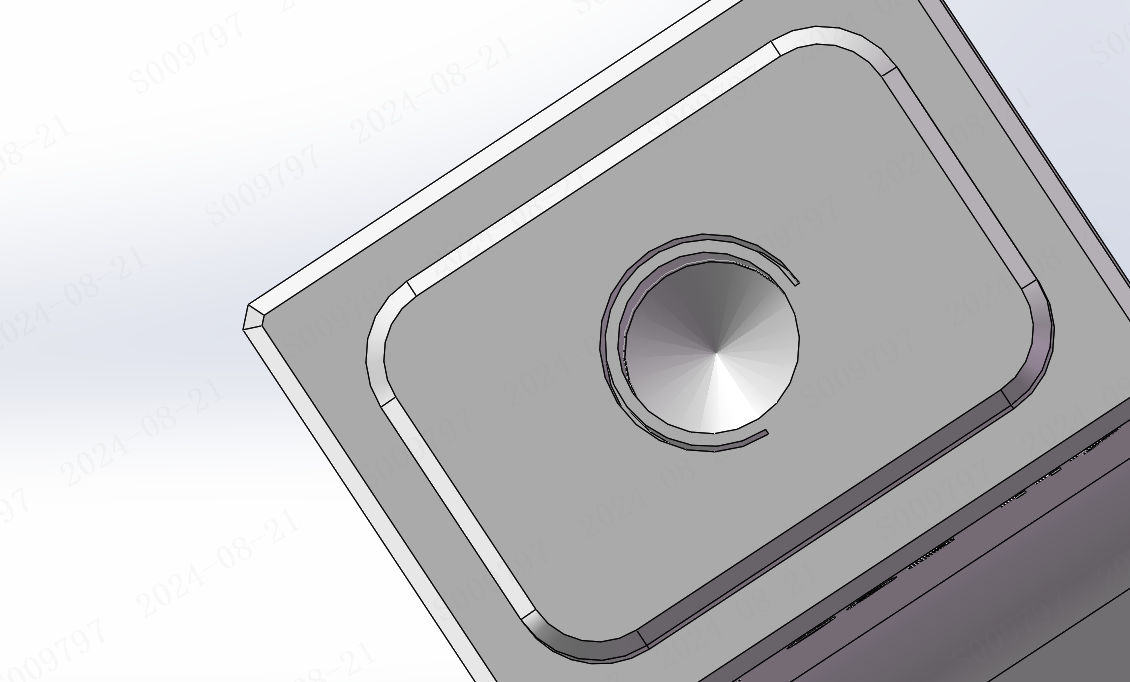

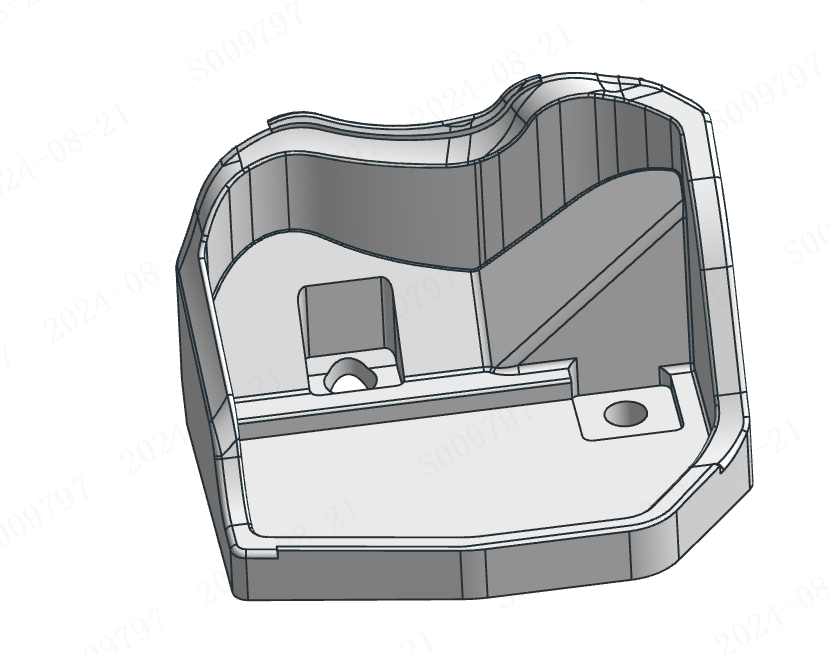

常见情况：发生在过渡特征拐弯处会形成死角（图7、图8），导致系统判定无法加工程序报错。

改善建议：建议在此部分复杂区域适当减少过渡特征设计或采用人工报价的方式。

功能优化：R角交叉涉及斜面、曲面问题仍存在部分技术难点，目前针对R角交叉问题正进行调整，后续版本会进行优化。

图7



图8



四、底层数据表达错误

定义说明：指处理数据时出现了异常问题。

常见情况：

1、常发生在IGS格式的曲面、曲线等数据；

2、不同格式转化过程中的信息丢失，可能导致数据构成不完整。

改善建议：建议完成设计后优先导出STEP格式。



五、超定义的特征构成

定义说明：指超出了可识别特征的范围。

常见情况：

1、常发生在五轴类CNC加工特征、复杂型腔（图9、图10）；

2、轴类的内外螺纹、滚花特征等（图11）。

改善建议：暂无办法支持超定义特征零件的自动报价，建议采用人工报价的方式。

图9



图10



图11



六、建模错误问题

定义说明：指建模过程中因设计操作未规范导致模型存在不合理特征。

常见情况：

1、轴类零件的台阶，出现圆心不同轴的情况（图11）；

2、直接建模删除特征数据后，对面数据进行的补充的操作，常见会拉伸一个较小高度值的面，最终体现在模型上为一部分多余线（图12）；

3、用窄槽去表示螺纹。

改善建议：

1、规范建模操作

2、打开“面删除并修补”

3、建议使用“装饰螺纹线”或在工程图标注即可
